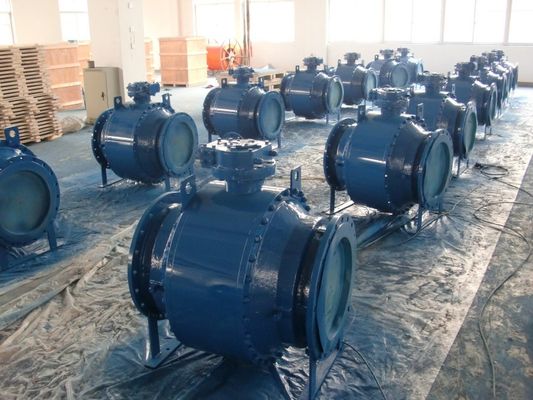

Seat morbido 2500lb NPS 20" valvola a sfera montata orecchione

Tipo laterale molle valvola a sfera dell'orecchione dell'entrata di Seat

L'applicazione tipica delle valvole a sfera dell'entrata del lato dell'orecchione è per le condutture del petrolio greggio o del gas, le più grandi dimensioni (fino a 60 pollici) e le classi ad alta pressione (ASME 4500 o api 15000psi). La costruzione di corpo può essere due o tre pezzi per le più piccole dimensioni (fino a 6" RB), tre pezzi per le dimensioni dei larges. La materia prima può essere pezzi fucinati o fusioni centrifughe. Vasta gamma dei materiali: ss austenitici o martensitici degli acciai al carbonio, ss duplex-superduplex, a leghe basate a nichel. Corpo serrato come corpo standard e saldato per le applicazioni speciali (vedi la sezione specifica).

Le caratteristiche tecniche principali della valvola includono l'anti gambo dello scoppio e le sedi valvole progettano disponibile in tre versioni differenti:

SPE (effetto ad un pistone): il sedile è stimolato da pressione verso l'alto soltanto.
DPE (doppio effetto del pistone): il sedile può essere stimolato da pressione verso l'alto o da pressione della cavità di corpo.
DOPPIO (SPE a monte e DPE a valle): combinando le due progettazioni del sedile ha spiegato sopra, una doppia barriera può essere rassicurante nel caso di guasto di sigillatura del sedile

Materiale principale

Opzioni di sigillatura

Sedile molle: Guarnizione metallo con metallo del giunto circolare

Sigillamento affidabile della struttura semplice applicabile a coppia di torsione bassa di sigillatura affidabile polverizzata incontrare il livello dei clienti

basso costo di ampia applicazione. termini di media che sigillano affidabilità ed i requisiti bassi di coppia di torsione

Progettazione sicura del fuoco

Le valvole a sfera assicura il passaggio di 100% della prova sicura del fuoco. Come la valvola a sfera applica la progettazione sigillata due tramite guarnizioni del giunto circolare e guarnizione arrotolata di spirale della grafite del metallo. Quando la valvola è su fuoco, i materiali non metallici quali le guarnizioni del sedile di PTFE, le guarnizioni, le guarnizioni del giunto circolare, ecc di gomma saranno danneggiati, nel frattempo lo strato esterno della guarnizione arrotolata di spirale della grafite del metallo fornisce una guarnizione secondaria. Quando il sedile molle è bruciato, il sedile del metallo formerà automaticamente una guarnizione del metallo con la palla sotto la sollecitazione della molla che efficacemente controllerà la perdita interna e la perdita esterna. La progettazione della valvola completamente si concilia con l'api 607, l'api 6FA, BS 6755, JB/T 6899 ed altre norme,

DOPPI BLOCCO & EMORRAGIA (DBB)

Quando la palla è nella posizione chiusa, ogni sedile isola indipendente il medium trattato allo stesso tempo fra la corrente up/down e cavità di corpo, concede sanguinare la pressione bloccata della cavità (DBB) tramite lo scolo e la valvola di sfogo. Il doppio blocco e la funzione di scarico permettono di arrossire la valvola sotto pressione e di verificare che il sedile stia sigillando correttamente.

DOPPI ISOLAMENTO & EMORRAGIA (PESCHI FACENDO SALTARE L'ESCA SULL'ACQUA)

Il doppio sedile di effetto del pistone, la pressione media, sia a monte e a valle come pure nella cavità di corpo, crea una spinta risultante che spinge l'anello del sedile contro la palla, valvola con i doppi anelli del sedile di effetto del pistone richiedono una limitazione della pressione della cavità di ridurre l'accumulazione di pressione eccessiva nella cavità di corpo.

La palla è riparata dell'orecchione ed il gambo per la dimensione 4" &smaller.      Contributo del piatto dell'orecchione alla dimensione 6" & più grande
