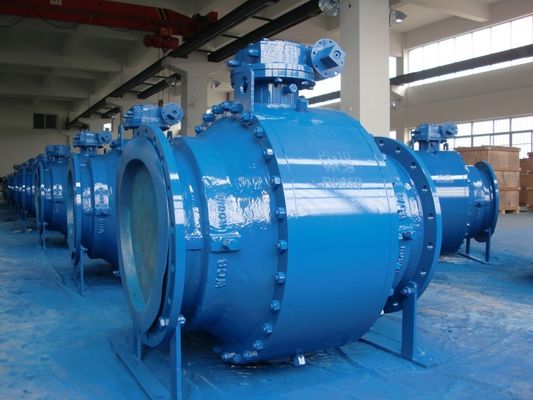

Tre valvola montata orecchione laterale dell'entrata della disposizione del pezzo SS410

Tipo valvola a sfera dell'orecchione dell'entrata del lato di tre pezzi

La valvola a sfera montata orecchione è adatta a usando sui vari generi di condutture di classe 150 per classificare 2500, PN16~PN160, JIS 10K~ JIS 20K per tagliare o accendere il medium della conduttura, di cui i tipi dell'operazione includono gli azionatori pneumactic o elettrici dell'ingranaggio a vite, del manul, che in generale del collegamento della flangia e la fine connessione della saldatura di testa pure.

Materiale principale

Dati di progettazione

Norma di progettazione: Api 6D, DIN3357-1, EN12516-1

Norma faccia a faccia: API6D, ASME B16.10, DIN3202

Norma di collegamento: ASME B 16,5, ASME B16.47, BACCANO 2543/4, ASME B 16,25

Prova & ispezionare norma: Api 6D, API 598

Temperatura di lavoro: -196℃~610℃

Tipo di collegamento: RF, RTJ, FF, BW.BSPT, NPT

Ambiente acido: LA NACE MR0175

Caratteristica del progetto

1: Foro puntiglioso o riduttore
2: Struttura di corpo in due pezzi o in tre pezzi
3: Doppia blocco & emorragia, doppio isolamento e emorragia (DIB-1&DIB-2)
4: Progettazione sicura del fuoco (api 607)
5: sistema a prova di scoppio
6: Progettazione antistatica
7: Sollievo della cavità di auto
8: Prova dell'emissione fuggitiva (facoltativa)

DOPPI ISOLAMENTO & EMORRAGIA (PESCHI FACENDO SALTARE L'ESCA SULL'ACQUA)

Il doppio sedile di effetto del pistone, la pressione media, sia a monte e a valle come pure nella cavità di corpo, crea una spinta risultante che spinge l'anello del sedile contro la palla, valvola con i doppi anelli del sedile di effetto del pistone richiedono una limitazione della pressione della cavità di ridurre l'accumulazione di pressione eccessiva nella cavità di corpo.

Opzioni di sigillatura

Sedile molle: Guarnizione metallo con metallo del giunto circolare

Sigillamento affidabile della struttura semplice applicabile a coppia di torsione bassa di sigillatura affidabile polverizzata incontrare il livello dei clienti

basso costo di ampia applicazione. termini di media che sigillano affidabilità ed i requisiti bassi di coppia di torsione

Progettazione sicura del fuoco

Le valvole a sfera assicura il passaggio di 100% della prova sicura del fuoco. Come la valvola a sfera applica la progettazione sigillata due tramite guarnizioni del giunto circolare e guarnizione arrotolata di spirale della grafite del metallo. Quando la valvola è su fuoco, i materiali non metallici quali le guarnizioni del sedile di PTFE, le guarnizioni, le guarnizioni del giunto circolare, ecc di gomma saranno danneggiati, nel frattempo lo strato esterno della guarnizione arrotolata di spirale della grafite del metallo fornisce una guarnizione secondaria. Quando il sedile molle è bruciato, il sedile del metallo formerà automaticamente una guarnizione del metallo con la palla sotto la sollecitazione della molla che efficacemente controllerà la perdita interna e la perdita esterna. La progettazione della valvola completamente si concilia con l'api 607, l'api 6FA, BS 6755, JB/T 6899 ed altre norme,

DOPPI BLOCCO & EMORRAGIA (DBB)

Quando la palla è nella posizione chiusa, ogni sedile isola indipendente il medium trattato allo stesso tempo fra la corrente up/down e cavità di corpo, concede sanguinare la pressione bloccata della cavità (DBB) tramite lo scolo e la valvola di sfogo. Il doppio blocco e la funzione di scarico permettono di arrossire la valvola sotto pressione e di verificare che il sedile stia sigillando correttamente.

La palla è riparata dell'orecchione ed il gambo per la dimensione 4" &smaller.      Contributo del piatto dell'orecchione alla dimensione 6" & più grande
