Dettagli:
|
Dimensione: | NPS 2" a 60" | Pressione: | 150LB a 2500LB |
---|---|---|---|
Gamma di temperature: | Temperatue basso di -196℃~300℃, temperatura normale e temperatura elevata | Materiale della disposizione e del corpo: | Acciaio fuso, WCB, ASTM A105, ASTM A350 LF2, ASTM A182 F304 F304L F316/F316L/F51 F53 F55, ASTM A351 |
Materiale di Seat: | PTFE, RPTFE, DEVLON, Molon, SBIRCIATA, metallo Seat | Sigillamento del gambo e del corpo: | Giunto circolare (FKM, FFKM NBR, FPM HNBR, VITON, EPDM, AFLAS), imballaggio arrotolato a spirale del |
Evidenziare: | Valvola a sfera forgiata puntigliosa,il bw conclude la valvola a sfera forgiata,Valvola a sfera forgiata prova dello scoppio |

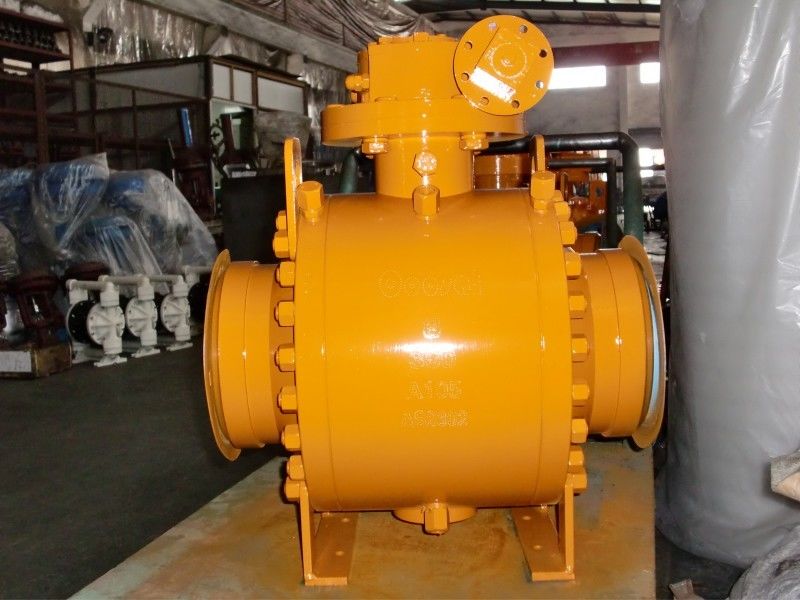

Il tipo laterale la valvola a sfera BW dell'orecchione dell'entrata di pezzo fucinato si conclude
CARATTERISTICHE PRINCIPALI:
La valvola a sfera montata orecchione laterale dell'entrata è stata tipo di corpo del tipo di corpo in due pezzi progettato o di tre pezzi e con due sedili di galleggiamento, che sono mobili sotto la pressione del medium. Nell'ambito del fondo dei sedili, il sedile che precarica le molle è posizionato per assicurare che due sedili di galleggiamento possano attaccare strettamente la superficie della palla, altro più, pressione del medium anche possano spingere i sedili per attaccare strettamente la palla per assicurare la sigillatura del più affidabile.
La valvola a sfera dell'orecchione è fornita di anello con sigillo mobile del sedile che può generare lo spostamento sotto la pressione del medium. Nel caso quella tutta la pressione media esista, la pressione premerà strettamente l'anello con sigillo della sede valvola sulla palla, garantendo la prestazione di sigillatura della valvola a sfera.
Caratteristiche del progetto
La valvola a sfera è progettata conformemente a ISO14313, l'api 6D, BS 5351, GB/T 19672;
Struttura semplice con buon sigillando prestazione e piccola coppia di torsione;
Progettazione alesata puntigliosa e riduttrice con la resistenza di flusso minimo (zero realmente);
Iniezione del sigillante di emergenza;
Sollievo di auto di pressione della cavità;
Palla indipendente e gambo;
Imballaggio basso dell'emissione;
Progettazione sicura, antistatica ed anti-esplosione del fuoco del gambo;
Funzione DBB, DIB-1, DIB-2 della sede valvola;
Cofano esteso facoltativo.
Gamma di prodotti
Materiale del corpo: acciaio al carbonio, acciaio inossidabile, acciaio legato
Diametro nominale: 2" ~60" (DN50~DN1500)
Fine connessione: RF, RTJ, BW
Campo di pressione: Class150~2500 (PN16~PN420)
Temperatura di lavoro: - 46℃~+200℃
Operazione: Chiave, ingranaggio a vite, elettrico, pneumatico, gas sopra l'azionatore dell'olio e l'azionatore elettroidraulico
Tipo della valvola a sfera | Progettazione e fabbricazione | Faccia a faccia/capo a capo | Dimensioni della flangia | Valutazione di temperatura di pressione | Ispezione e prova |
Spacchi la valvola a sfera della flangia | BS5351 | ANSI B16.10 | ANSI B16.5 | ANSI B16.34 | API6D |
Valvola a sfera fissa della flangia | API6D/API608 | API6D | ANSI B16.47 | ANSI B16.34 | API598 |
Materiale principale
Materiale del corpo | Materiale della disposizione | Materiale della guarnizione | Guarnizione/imballaggio |
WCB/LCB/CF8/CF8M/CF3/CF3M, ECC. | SS410, SS420, SS304, SS316, ECC | PTFE, RPTFE, SBIRCIATA, PPL, ECC. | GRAFITE. PTFE, PPL. Ecc. |
La valvola a sfera montata orecchione è adatta a usando sui vari generi di condutture di classe 150 per classificare 2500, PN16~PN160, JIS 10K~ JIS 20K per tagliare o accendere il medium della conduttura, di cui i tipi dell'operazione includono gli azionatori pneumactic o elettrici dell'ingranaggio a vite, del manul, che in generale del collegamento della flangia e la fine connessione della saldatura di testa pure.
Gambo della prova dello scoppio:
Il gambo è fatto esclusivamente dalla palla con la spalla rotonda T tipa integrale, conservata da dolce. (altre progettazioni sono disponibili a richiesta)
Dispositivo antistatico:
La primavera più il tipo dispositivo antistatico della grafite si applica fra la palla, il gambo, la flangia della ghiandola ed il corpo per tenere la continuità elettrica fra tutte le componenti metalliche. Ed assicuri la resistenza più bassa del requisito di servizio più severo.
Dispositivo dell'iniezione del grasso
Per DN150 (NPS 6) & più grandi il gambo e la sede valvola sono forniti di un dispositivo di sigillatura dell'iniezione del grasso, per DN125 & più piccolo, possiamo fornire il dispositivo di sigillatura dell'iniezione del grasso secondo i requisiti di cliente. Quando il giunto circolare è danneggiato accidentalmente, da sigillante iniettato ha sigillato per impedire i media attraverso le perdite dell'anello e del gambo della sede valvola.
Opzioni di sigillatura
Sedile molle: Guarnizione metallo con metallo del giunto circolare
Sigillamento affidabile della struttura semplice applicabile a coppia di torsione bassa di sigillatura affidabile polverizzata incontrare il livello dei clienti
basso costo di ampia applicazione. termini di media che sigillano affidabilità ed i requisiti bassi di coppia di torsione
Progettazione sicura del fuoco
Le valvole a sfera assicura il passaggio di 100% della prova sicura del fuoco. Come la valvola a sfera applica la progettazione sigillata due tramite guarnizioni del giunto circolare e guarnizione arrotolata di spirale della grafite del metallo. Quando la valvola è su fuoco, i materiali non metallici quali le guarnizioni del sedile di PTFE, le guarnizioni, le guarnizioni del giunto circolare, ecc di gomma saranno danneggiati, nel frattempo lo strato esterno della guarnizione arrotolata di spirale della grafite del metallo fornisce una guarnizione secondaria. Quando il sedile molle è bruciato, il sedile del metallo formerà automaticamente una guarnizione del metallo con la palla sotto la sollecitazione della molla che efficacemente controllerà la perdita interna e la perdita esterna. La progettazione della valvola completamente si concilia con l'api 607, l'api 6FA, BS 6755, JB/T 6899 ed altre norme,
DOPPI ISOLAMENTO & EMORRAGIA (PESCHI FACENDO SALTARE L'ESCA SULL'ACQUA)
Il doppio sedile di effetto del pistone, la pressione media, sia a monte e a valle come pure nella cavità di corpo, crea una spinta risultante che spinge l'anello del sedile contro la palla, valvola con i doppi anelli del sedile di effetto del pistone richiedono una limitazione della pressione della cavità di ridurre l'accumulazione di pressione eccessiva nella cavità di corpo.
DOPPI BLOCCO & EMORRAGIA (DBB)
Quando la palla è nella posizione chiusa, ogni sedile isola indipendente il medium trattato allo stesso tempo fra la corrente up/down e cavità di corpo, concede sanguinare la pressione bloccata della cavità (DBB) tramite lo scolo e la valvola di sfogo. Il doppio blocco e la funzione di scarico permettono di arrossire la valvola sotto pressione e di verificare che il sedile stia sigillando correttamente.
La palla è riparata dell'orecchione ed il gambo per la dimensione 4" &smaller. Contributo del piatto dell'orecchione alla dimensione 6" & più grande
