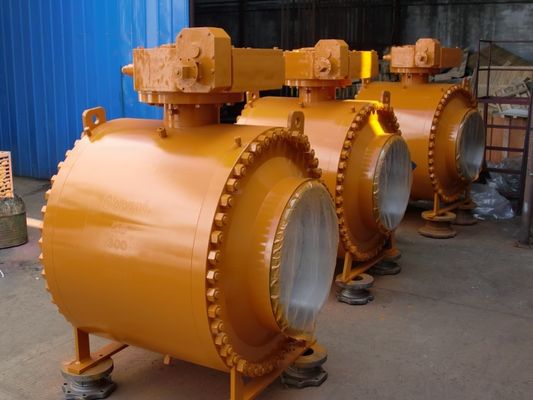

Doppio blocco & estremità di scarico dell'entrata 300LB BW del lato della valvola a sfera
Possiamo fornire le valvole a sfera dell'orecchione dell'entrata del lato destinate per conformarci alla norma della valvola di api 6D per soddisfare le richieste delle applicazioni della valvola del terrestre ed il petrolio marino ed il gas, la raffinazione e l'elaborazione dell'olio e le industrie petrochimiche.
Le valvole laterali dell'entrata sono progettate come le valvole di servizio, capaci robusti e severi di resistenza dell'operazione ad ad alta pressione (ANSI #2500) e fornire zero coerente ed affidabile chiusa. Queste valvole sono l'ideale per le domande di arresto di emergenza di servizio dell'idrocarburo.
PROGETTAZIONE E CARATTERISTICHE
Norma di progettazione: Specificazione di api 6D per le valvole della conduttura (palla)
Dimensioni standard: DN25 a DN 600, 1" a 24", foro completo e riduttore (più grandi dimensioni a richiesta)
Valutazione di pressione: Thro dell'ANSI 150 alla valutazione completa dell'ANSI 2500
Gamma di temperature: -196°C a +500°
Norme di Firesafe: Specificazione di api 6FA per la prova di fuoco delle valvole
Prova di tenuta di Seat: Classi di iso 5208, o di ANSI/FCI 70-2 altre V e VI, o norme di prove internazionali.
Collegamento della flangia: Flangiato a ASME B16.5 (1" a 24") o Buttweld a ASME B16.25
Giunti meccanici: Progettazioni e materiali della guarnizione per rispondere alle specifiche del cliente (dipendenti dall'applicazione)
Flangia superiore: Iso 5211
Operazione: Operazione con il cambio o automatico manuale facendo uso di un azionatore.
Materiali di costruzione: acciaio al carbonio, acciaio inossidabile, duplex ed acciaio inossidabile duplex eccellente, Inconel, Monel, Hastelloy, Incoloy e la maggior parte del disponibile nel commercio forgiati/barra di materiali.
Dispositivo dell'iniezione del grasso
Per DN150 (NPS 6) & più grandi il gambo e la sede valvola sono forniti di un dispositivo di sigillatura dell'iniezione del grasso, per DN125 & più piccolo, possiamo fornire il dispositivo di sigillatura dell'iniezione del grasso secondo i requisiti di cliente. Quando il giunto circolare è danneggiato accidentalmente, da sigillante iniettato ha sigillato per impedire i media attraverso le perdite dell'anello e del gambo della sede valvola.
Progettazione sicura del fuoco
Le valvole a sfera assicura il passaggio di 100% della prova sicura del fuoco. Come la valvola a sfera applica la progettazione sigillata due tramite guarnizioni del giunto circolare e guarnizione arrotolata di spirale della grafite del metallo. Quando la valvola è su fuoco, i materiali non metallici quali le guarnizioni del sedile di PTFE, le guarnizioni, le guarnizioni del giunto circolare, ecc di gomma saranno danneggiati, nel frattempo lo strato esterno della guarnizione arrotolata di spirale della grafite del metallo fornisce una guarnizione secondaria. Quando il sedile molle è bruciato, il sedile del metallo formerà automaticamente una guarnizione del metallo con la palla sotto la sollecitazione della molla che efficacemente controllerà la perdita interna e la perdita esterna. La progettazione della valvola completamente si concilia con l'api 607, l'api 6FA, BS 6755, JB/T 6899 ed altre norme,
Opzioni di sigillatura
Sedile molle: Guarnizione metallo con metallo del giunto circolare
Sigillamento affidabile della struttura semplice applicabile a coppia di torsione bassa di sigillatura affidabile polverizzata incontrare il livello dei clienti
basso costo di ampia applicazione. termini di media che sigillano affidabilità ed i requisiti bassi di coppia di torsione
DOPPI BLOCCO & EMORRAGIA (DBB)
Quando la palla è nella posizione chiusa, ogni sedile isola indipendente il medium trattato allo stesso tempo fra la corrente up/down e cavità di corpo, concede sanguinare la pressione bloccata della cavità (DBB) tramite lo scolo e la valvola di sfogo. Il doppio blocco e la funzione di scarico permettono di arrossire la valvola sotto pressione e di verificare che il sedile stia sigillando correttamente.
DOPPI ISOLAMENTO & EMORRAGIA (PESCHI FACENDO SALTARE L'ESCA SULL'ACQUA)
Il doppio sedile di effetto del pistone, la pressione media, sia a monte e a valle come pure nella cavità di corpo, crea una spinta risultante che spinge l'anello del sedile contro la palla, valvola con i doppi anelli del sedile di effetto del pistone richiedono una limitazione della pressione della cavità di ridurre l'accumulazione di pressione eccessiva nella cavità di corpo.
Tipo della valvola a sfera | Progettazione e fabbricazione | Faccia a faccia/capo a capo | Dimensioni della flangia | Valutazione di temperatura di pressione | Ispezione e prova |
Spacchi la valvola a sfera della flangia | BS5351 | ANSI B16.10 | ANSI B16.5 | ANSI B16.34 | API6D |
Valvola a sfera fissa della flangia | API6D/API608 | API6D | ANSI B16.47 | ANSI B16.34 | API598 |
Materiale principale
Materiale del corpo | Materiale della disposizione | Materiale della guarnizione | Guarnizione/imballaggio |
WCB/LCB/CF8/CF8M/CF3/CF3M, ECC. | SS410, SS420, SS304, SS316, ECC | PTFE, RPTFE, SBIRCIATA, PPL, ECC. | GRAFITE. PTFE, PPL. Ecc. |
Dati di progettazione
Norma di progettazione: Api 6D, DIN3357-1, EN12516-1
Norma faccia a faccia: API6D, ASME B16.10, DIN3202
Norma di collegamento: ASME B 16,5, ASME B16.47, BACCANO 2543/4, ASME B 16,25
Prova & ispezionare norma: Api 6D, API 598
Temperatura di lavoro: -196℃~610℃
Tipo di collegamento: RF, RTJ, FF, BW.BSPT, NPT
Ambiente acido: LA NACE MR0175
Caratteristica del progetto
1: Foro puntiglioso o riduttore
2: Struttura di corpo in due pezzi o in tre pezzi
3: Doppia blocco & emorragia, doppio isolamento e emorragia (DIB-1&DIB-2)
4: Progettazione sicura del fuoco (api 607)
5: sistema a prova di scoppio
6: Progettazione antistatica
7: Sollievo della cavità di auto
8: Prova dell'emissione fuggitiva (facoltativa)
La palla è riparata dell'orecchione ed il gambo per la dimensione 4" &smaller. Contributo del piatto dell'orecchione alla dimensione 6" & più grande
