Dettagli:
|
Dimensione: | NPS 2" a 60" | Pressione: | 150LB a 2500LB |
---|---|---|---|
Gamma di temperature: | Temperatue basso di -196℃~610℃, temperatura normale e temperatura elevata | Materiale della disposizione e del corpo: | Acciaio fuso, WCB, ASTM A105, ASTM A350 LF2, ASTM A182 F304 F304L F316/F316L/F51 F53 F55, ASTM A351 |
Materiale di Seat: | PTFE, RPTFE, DEVLON, Molon, SBIRCIATA, metallo Seat | Sigillamento del gambo e del corpo: | Giunto circolare (FKM, FFKM NBR, FPM HNBR, VITON, EPDM, AFLAS), imballaggio arrotolato a spirale del |
Evidenziare: | NPS 60" tipo valvola a sfera dell'orecchione,Valvola a sfera di pezzo fucinato 2500LB,Valvola a sfera di pezzo fucinato API607 |

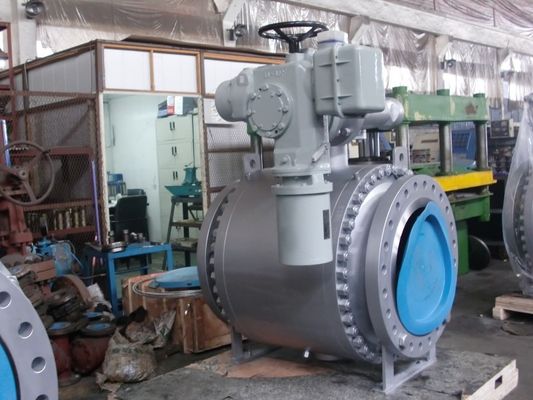

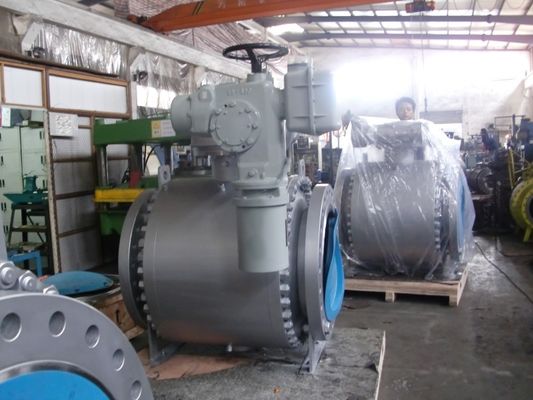

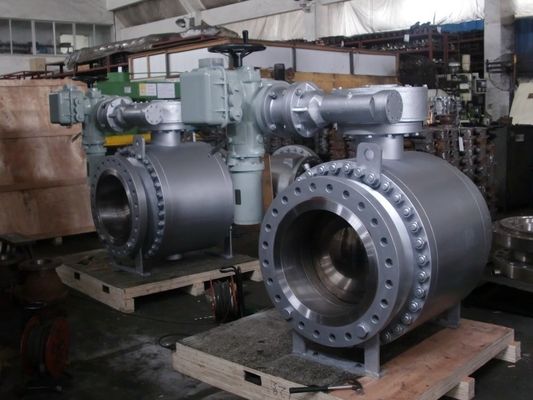

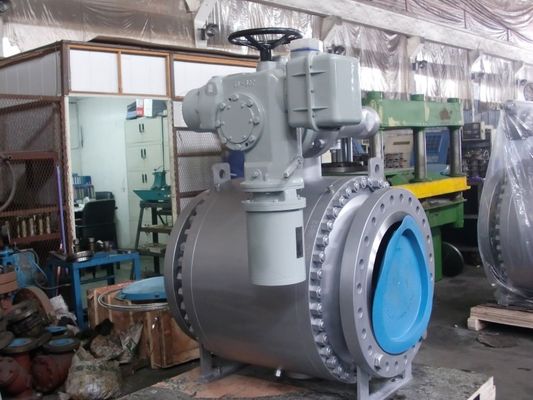

Entrata laterale flangiata forgiando il tipo dell'orecchione della valvola a sfera con l'azionatore elettrico
Caratteristiche fondamentali
Delicatamente, metallo o composto messo
Un corpo di due o tre pezzi
Arresto stretto bidirezionale
Doppi blocco & emorragia
La cassaforte del fuoco ed il fuoco hanno provato
Costruzione serrata o completamente saldata
Progettazione di funzionamento bassa di coppia di torsione
Vasta gamma dei materiali e delle dimensioni
L'orecchione montato con la molla ha stimolato i sedili
Progettazione anti-esplosione del gambo
Adatto a terra di cui sopra o ad installazione sotterranea
Benefici
L'uso dei pezzi fucinati e della molla indipendente o muggisce i sedili di galleggiamento caricati che sono sempre in contatto con la palla, rende a queste valvole la soluzione preferita per varie applicazioni esigenti come emissione ed ESD/HIPPS criogenici, ad alta temperatura, bassi.
Adatto ad uso nei servizi più severi quali il lanciatore della ruspa spianatrice e ricevitore e spillatura calda
Le valvole possono essere fornite di guarnizioni di muggito, cuociono a vapore arrossire i porti ed i cuscinetti protetti, per fare fronte quantità elevate medie/dei solidi come le sabbie bituminose o i catalizzatori
Ha approvato dagli utilizzatori finali, dai concessori di licenze e dagli appaltatori principali e sono destinati a soddisfare le richieste SIL3 secondo l'IEC 61508
La progettazione doppia o tripla della guarnizione del gambo (con le guarnizioni o i giunti circolari del labbro o facoltativamente con la perdita fuori dalle camere per manutenzione premonitrice) significa che le valvole per incontrare e superare le norme basse più rigorose delle emissioni fuggitive (iso 15848) che rendono le nostre valvole adatte trattare i servizi fluidi tossici o letali
La primavera o i sedili di galleggiamento che sono sempre in contatto con la palla fornisce un'efficace guarnizione stretta anche a pressione differenziale bassa
Tipo della valvola a sfera | Progettazione e fabbricazione | Faccia a faccia/capo a capo | Dimensioni della flangia | Valutazione di temperatura di pressione | Ispezione e prova |
Spacchi la valvola a sfera della flangia | BS5351 | ANSI B16.10 | ANSI B16.5 | ANSI B16.34 | API6D |
Valvola a sfera fissa della flangia | API6D/API608 | API6D | ANSI B16.47 | ANSI B16.34 | API598 |
Materiale principale
Materiale del corpo | Materiale della disposizione | Materiale della guarnizione | Guarnizione/imballaggio |
WCB/LCB/CF8/CF8M/CF3/CF3M, ECC. | SS410, SS420, SS304, SS316, ECC | PTFE, RPTFE, SBIRCIATA, PPL, ECC. | GRAFITE. PTFE, PPL. Ecc. |
Caratteristica del progetto
1: Foro puntiglioso o riduttore
2: Struttura di corpo in due pezzi o in tre pezzi
3: Doppia blocco & emorragia, doppio isolamento e emorragia (DIB-1&DIB-2)
4: Progettazione sicura del fuoco (api 607)
5: sistema a prova di scoppio
6: Progettazione antistatica
7: Sollievo della cavità di auto
8: Prova dell'emissione fuggitiva (facoltativa)
Dati di progettazione
Norma di progettazione: Api 6D, DIN3357-1, EN12516-1
Norma faccia a faccia: API6D, ASME B16.10, DIN3202
Norma di collegamento: ASME B 16,5, ASME B16.47, BACCANO 2543/4, ASME B 16,25
Prova & ispezionare norma: Api 6D, API 598
Temperatura di lavoro: -196℃~610℃
Tipo di collegamento: RF, RTJ, FF, BW.BSPT, NPT
Ambiente acido: LA NACE MR0175
