Valvola a sfera attivata pneumatica di 3PC 1000WOG BSPT

Sono ora online in chat

Valvola a sfera attivata pneumatica di 3PC 1000WOG BSPT

Valvola a sfera attivata pneumatica di 3PC 1000WOG BSPT
Valvola a sfera attivata pneumatica di 3PC 1000WOG BSPT

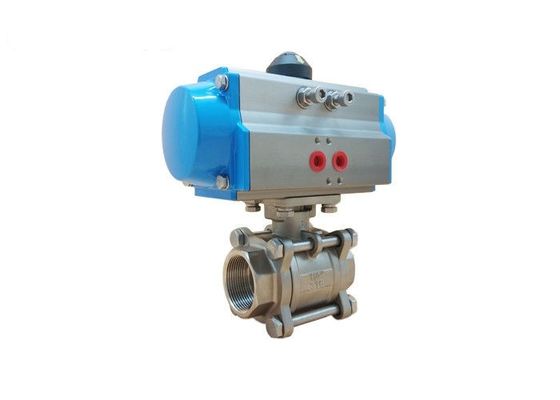

Grande immagine :  Valvola a sfera attivata pneumatica di 3PC 1000WOG BSPT

Dettagli:
Luogo di origine: La CINA
Marca: OEM
Certificazione: CE&ISO
Numero di modello: OEM
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1pc
Prezzo: negotiation
Imballaggi particolari: Casse adatte del compensato secondo la struttura differente delle valvole
Tempi di consegna: 5~25 giorni del lavoro
Termini di pagamento: T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram
Capacità di alimentazione: 500pcs/Mon

Valvola a sfera attivata pneumatica di 3PC 1000WOG BSPT

descrizione
Materiale del corpo: Acciaio inossidabile Materiale di Seat: PTFE
Potere: Azionatore di ritorno della primavera Collegamento: BSP/BSPT/NPT
struttura: 3pieces Medium: Gas di olio dell'acqua
Evidenziare:

Valvola a sfera attivata pneumatica di BSPT

,

Valvola a sfera attivata pneumatica 1000WOG

,

Valvola a sfera attivata pneumatica 3PC

DN15 - DN100 acciaio inossidabile azionato pneumatico CF8M della valvola a sfera del filo BSPT


Specifiche



Un azionatore pneumatico pricipalmente consiste di un pistone o di un diaframma che sviluppa la forza motrice. Tiene l'aria nella parte superiore del cilindro, permettendo la pressione d'aria forzare il diaframma o il pistone per muovere la valvola per staccare o girare l'organo di comando dal gambo della valvola.

Le valvole richiedono poca pressione azionare solitamente e raddoppiare o triplicare la forza dell'input. Più grande la dimensione del pistone, più grande la pressione dell'uscita può essere. Avere un più grande pistone può anche essere buono se la dotazione d'aria è bassa, permettendo le stesse forze con meno input. Queste pressioni sono abbastanza grandi schiacciare gli oggetti nel tubo. Sull'input di kPa 100, potreste sollevare facilmente una piccola automobile (verso l'alto di 1.000 libbre) e questa è soltanto una valvola pneumatica di base e piccola. Tuttavia, le forze risultanti richieste del gambo sarebbero troppo grandi ed indurrebbero il gambo di valvola a venire a mancare.

Questa pressione è trasferita al gambo di valvola, che è collegato all'otturatore della valvola (vedi la valvola a rubinetto), valvola a farfalla ecc. le più grandi forze sono richieste nelle condutture ad alta pressione o alte di flusso per permettere la valvola sormonti queste forze e che permette che muova le parti mobili delle valvole per controllare l'interno di flusso di materiale.



L'input delle valvole è «il segnale di controllo.» Ciò può venire da vari strumenti di misura ed ogni pressione differente è un del punto vincente differente per una valvola. Un segnale standard tipico è kPa 20-100. Per esempio, una valvola potrebbe controllare la pressione in una nave che ha un'uscita costante ed in un'affluenza varia (diversa dall'azionatore e dalla valvola). Un moltiplicatore di pressione controllerà la pressione nella nave e trasmetterà un segnale dal kPa 20-100. il kPa 20 significa che non c'è pressione, 100 mezzi di kPa là è pressione della gamma completa (può essere variato dai punti di calibratura dei trasmettitori). Mentre la pressione aumenta nella nave, l'uscita del trasmettitore aumenta, questo aumento nella pressione è inviato alla valvola, che causa la valvola al colpo verso il basso e l'inizio che chiude la valvola, diminuendo sfocia nella nave, riducente la pressione nella nave mentre di sovrapressione è evacuato con fuori il flusso. Ciò è chiamata un processo ad azione diretta.


Vantaggio



1. Valvola a sfera di acciaio inossidabile

2. Alti valori di flusso

3. Alte pressioni medie

4. Tempo di impiego lungo

5. Valvola di pistone di iso 5211


Dati tecnici
 No. di ordinazione a semplice effetto dell'azionatore pneumatico.

Valvola a sfera attivata pneumatica di 3PC 1000WOG BSPT 0



Modello No Coppia di torsione (6Bar)
Apra Fine
ATTO 050S 13.2Nm 6.7Nm
ATTO 063S 24.1Nm 11.1Nm
ATTO 075S 47.7Nm 22.1Nm
ATTO 090S 73.1Nm 36.7Nm
ATTO 100S 109Nm 50.7Nm
ATTO 115S 176Nm 82Nm
ATTO 125S 227Nm 105Nm
ATTO 145S 357Nm 165Nm
ATTO 160S 456Nm 224Nm
ATTO 190S 871Nm 379Nm
ATTO 210S 1000Nm 521Nm
ATTO 240S 1423Nm 721Nm
ATTO 270S 2345Nm 1060Nm
ATTO 300S 2956Nm 1460Nm
ATTO 350S 4247Nm 2346Nm
ATTO 400S 6559Nm 2624Nm


Accessori che possono usare con questa valvola a sfera
Indicatore inserita/disinserita
Elettrovalvola a solenoide standard di Namur in tutta la norma
Posizionatore pneumatico & Elettrico-pneumatico della valvola
Provvigione supplementare manuale di Declutchable
Commutatori di limite per l'indicazione inserita/disinserita a di cartello
Filtro + combinazione del regolatore con il manometro


Applicazioni



Le valvole a sfera pneumatiche sono ampiamente usate per isolamento e controllo di flusso nei sistemi pneumatici perché queste valvole pneumatiche sono disponibili in una gamma e di dimensioni di carrozzeria, materiali di attuazione e le valutazioni ed essi di pressione sono adatte alla maggior parte delle applicazioni che variano dall'acqua, dai gas, dal vapore, dai petrolio, dalle derrate alimentari, dai prodotti chimici, dai prodotti farmaceutici e dalle polveri. Una valvola a sfera attivata ha una palla interna con un foro attraverso ha sigillato tipicamente con i sedili di PTFE compressi contro di dall'estremità della valvola a sfera, determinata con un quarto di giro da un gambo azionato dall'azionatore dell'aria. Le valvole a sfera pneumatiche offrono un pacchetto attivato robusto, irregolare ed affidabile della valvola ad un basso costo relativamente ed offrono gli orari di lavoro veloci, possono essere azionate continuamente e stanno bene nelle alte applicazioni di riciclaggio se del caso.


Selection di modello
 Valvola a sfera pneumatica del filo 3PC

Nome di prodotto Valvola a sfera del filo 3PC
Pressione 1000WOG
Valvola Matreial CF8/SS304 CF8M/SS316 WCB
Collegamento BSP/BSPT/NPT
