Dettagli:
|
Materiale del corpo: | Acciaio inossidabile | Materiale di Seat: | PTFE |
---|---|---|---|
Potere: | Azionatore di ritorno della primavera | Collegamento: | BSP/BSPT/NPT |
Dimensione: | 1/2 " ~8" | Medium: | Gas di olio dell'acqua |
Evidenziare: | DN80 ha infilato la valvola a sfera,Valvola a sfera infilata attivata pneumatica,DN65 ha infilato la valvola a sfera |

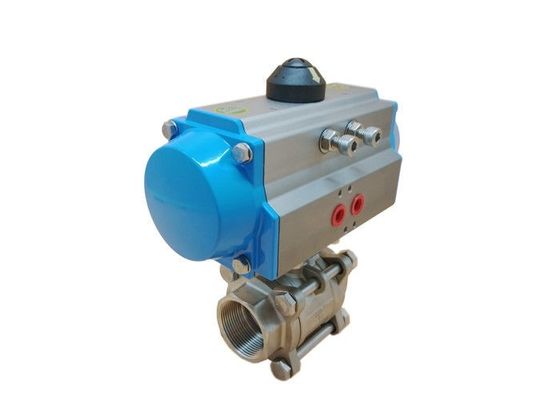

Valvola a sfera attivata pneumatica di acciaio inossidabile valvola infilata 3 pezzi DN50 DN65 DN80
Azionatori pneumatici
Gli azionatori pneumatici usano la pressione dell'aria compressa generare la coppia di torsione richiesta per girare una valvola. La maggior parte dei azionatori pneumatici di quarto di giro hanno un pistone e un meccanismo dell'ingranaggio a cremagliera per generare la coppia di torsione. Un foro di entrata sull'azionatore presenta l'aria compressa nell'azionatore. L'aria compressa muove linearmente il pistone, che è attaccato allo scaffale. Lo scaffale è collegato al pignone tramite gli ingranaggi, quindi, convertenti il moto lineare in rotazionale. Il pignone trasferisce simultaneamente questo moto al gambo di valvola, che poichè discusso girerà la palla della valvola neanche per aprirlo o chiudere.
Specifiche
Vantaggio
1. Dimensione compatta e costruzione leggera
2. Prestazione affidabile e duratura
3. Del supporto trasversale di norma «in valvola «o» della linea» alle configurazioni dell'azionatore
4. La progettazione di Primavera-ritorno accomoda la dotazione d'aria in basso quanto 50 PSI
5. Disposizione esterna di acciaio inossidabile e norma dei giunti circolari di FKM
6. L'accoppiamento diretto del gambo di valvola all'asse dell'azionatore minimizza il contraccolpo
7. Norma della provvigione supplementare manuale
Dati tecnici
Doppio no. di ordinazione sostituto dell'azionatore pneumatico.
Modello No | Coppia di torsione (6Bar) | |
Apra | Fine | |
ATTO 050S | 13.2Nm | 6.7Nm |
ATTO 063S | 24.1Nm | 11.1Nm |
ATTO 075S | 47.7Nm | 22.1Nm |
ATTO 090S | 73.1Nm | 36.7Nm |
ATTO 100S | 109Nm | 50.7Nm |
ATTO 115S | 176Nm | 82Nm |
ATTO 125S | 227Nm | 105Nm |
ATTO 145S | 357Nm | 165Nm |
ATTO 160S | 456Nm | 224Nm |
ATTO 190S | 871Nm | 379Nm |
ATTO 210S | 1000Nm | 521Nm |
ATTO 240S | 1423Nm | 721Nm |
ATTO 270S | 2345Nm | 1060Nm |
ATTO 300S | 2956Nm | 1460Nm |
ATTO 350S | 4247Nm | 2346Nm |
ATTO 400S | 6559Nm | 2624Nm |
Accessori che possono usare con questa valvola a sfera
Indicatore inserita/disinserita
Elettrovalvola a solenoide standard di Namur in tutta la norma
Posizionatore pneumatico & Elettrico-pneumatico della valvola
Provvigione supplementare manuale di Declutchable
Commutatori di limite per l'indicazione inserita/disinserita a di cartello
Filtro + combinazione del regolatore con il manometro
Selection di modello
Valvola a sfera pneumatica del filo 3PC
Nome di prodotto | Valvola a sfera del filo 3PC | |||
Pressione | 1000WOG | |||
Valvola Matreial | CF8/SS304 | CF8M/SS316 | WCB | |
Collegamento | BSP/BSPT/NPT |
