Materiale del corpo: | CF8 | Materiale di Seat: | PTFE |
---|---|---|---|
Potere: | Azionatore di ritorno della primavera | Collegamento: | Doppia flangia |
Dimensione della valvola: | 1/2 " ~8" | Medium: | Gas di olio dell'acqua |
Evidenziare: | Valvola di azionatore pneumatico 150LB,Valvola a sfera pneumatica CF8,Valvola a sfera attivata pneumatica 150LB |

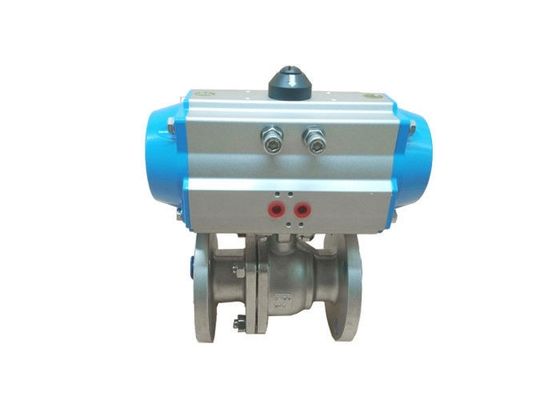

Valvola di regolazione attivata pneumatica della valvola a sfera della doppia flangia sostituta 150LB
Valvola a sfera flangiata ad alta temperatura attivata pneumatica
Una temperatura elevata valvola a sfera flangiata pneumaticamente attivata dell'ANSI o di PN16 150 adatta ad applicazioni più ardue. Il puntiglioso, una valvola di 3 pezzi viene in acciaio inossidabile con le opzioni per varie fini connessioni, il carbonio ha riempito il sedile di rinforzo e la guarnizione di PTFE.
La valvola misura ad un ritorno pneumatico potente della molla o ad un doppio azionatore sostituto via un'estensione di dissipazione del calore (TSM).
Le opzioni configurabili includono i commutatori di limite, le elettrovalvole a solenoide ed i posizionatori.
Inoltre, il nostro azionatore pneumatico della cremagliera di quarto di giro è graduato con un accessorio di fattore di sicurezza di 30%, richiedente una pressione pilota di 5,5 Antivari e benefici da un'interfaccia di Namur per gli entrambi elettrovalvola a solenoide e switchbox pilota.
Vantaggio
1. Dimensione compatta e costruzione leggera
2. Prestazione affidabile e duratura
3. Del supporto trasversale di norma «in valvola «o» della linea» alle configurazioni dell'azionatore
4. La progettazione di Primavera-ritorno accomoda la dotazione d'aria in basso quanto 50 PSI
5. Disposizione esterna di acciaio inossidabile e norma dei giunti circolari di FKM
6. L'accoppiamento diretto del gambo di valvola all'asse dell'azionatore minimizza il contraccolpo
7. Norma della provvigione supplementare manuale
Specifiche
Dati tecnici
Doppio no. di ordinazione sostituto dell'azionatore pneumatico.
Doppio Agire |
Modello No | Coppia di torsione (5.5Bar) |
ATTO 042D | 8.4Nm | |
ATTO 050D | 18.3Nm | |
ATTO 063D | 32.2Nm | |
ATTO 075D | 64Nm | |
ATTO 090D | 101Nm | |
ATTO 100D | 146Nm | |
ATTO 115D | 236Nm | |
ATTO 125D | 305Nm | |
ATTO 145D | 478Nm | |
ATTO 160D | 624Nm | |
ATTO 190D | 1185Nm | |
ATTO 210D | 1447Nm | |
ATTO 240D | 2126Nm | |
ATTO 270D | 3229Nm | |
ATTO 300D | 4197Nm | |
ATTO 350D | 6283Nm | |
ATTO 400D | 8953Nm |
Parametro della valvola a sfera 150LB (1/2 " ~8")
Pressione | Dimensione | φD | L | φE | φB | φC | T | f |
Class150 | 1/2» | 13 | 108 | 89 | 60,5 | 35 | 11,5 | 1,6 |
3/4" | 19 | 117 | 98 | 70 | 43 | 11,5 | 1,6 | |
1" | 25 | 127 | 108 | 79,5 | 51 | 12 | 1,6 | |
1 1/4" | 32 | 140 | 117 | 89 | 64 | 13 | 1,6 | |
1 1/2» | 38 | 165 | 127 | 98,5 | 73 | 15 | 1,6 | |
2" | 51 | 178 | 152 | 120,5 | 92 | 16 | 1,6 |
Accessori che possono usare con questa valvola a sfera
Indicatore inserita/disinserita
Elettrovalvola a solenoide standard di Namur in tutta la norma
Posizionatore pneumatico & Elettrico-pneumatico della valvola
Provvigione supplementare manuale di Declutchable
Commutatori di limite per l'indicazione inserita/disinserita a di cartello
Filtro + combinazione del regolatore con il manometro
Più selezione
Norma | ANSI | GB | JIS | BACCANO |
Pressione | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
Valvola Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Azionatore | 1) (Ritorno della primavera) 2) agire a semplice effetto del doppio | |||
Accessori | 1) Filtro dall'elettrovalvola a solenoide del commutatore di limite 2) 3) 4)Posizionatore |
