Materiale del corpo: | CF8 | Materiale di Seat: | PTFE |
---|---|---|---|
Potere: | Doppio agire | Collegamento: | Doppia flangia |
Pressione: | PN16 | Struttura della valvola: | 2 pezzi |
Evidenziare: | Valvola pneumatica sostituta del doppio di BACCANO,Valvola di regolazione pneumatica PN16,Valvola pneumatica sostituta del doppio PN16 |

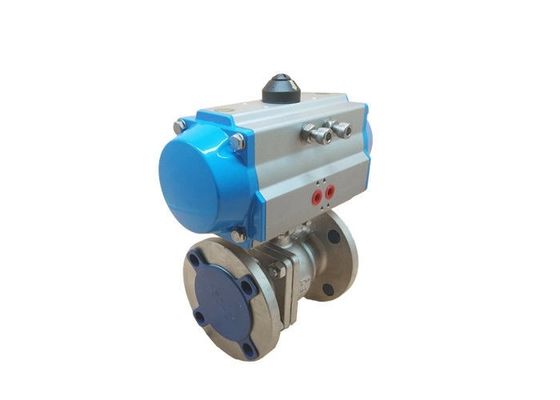

Doppio di BACCANO che agisce 2 estremità della flangia delle valvole pneumatiche DN50 di acciaio inossidabile di modo
Descrizione
Questa valvola a sfera bidirezionale pneumaticamente controllata tiene conto un aumento nell'automazione al vostro sistema confrontato ad una valvola di regolazione manualmente. La valvola a sfera ha un diametro da 100 millimetri ed è adatta a liquidi ed a gas da -20 a 180°C. L'azionatore pneumatico è capace di creare 354 nanometro di coppia di torsione a 8 barre, ma ha una finestra di pressione di controllo di 6? 10 barre. La valvola a sfera ha G 4" fili per collegarlo alla conduttura/ad annaffiare portando i media ed il valore di chilovolt è m3 1230. L'azionatore è doppio agire con un'operazione rotazionale della cremagliera di alluminio affidabile. L'azionatore ha un alloggio di alluminio anodizzato e una copertura di alluminio, mentre la valvola a sfera ha un alloggio di acciaio inossidabile e una guarnizione di PTFE. La pressione massima di media è di 63 barre. La valvola a sfera è una progettazione di 3 pezzi tenendo conto la pulizia accurata. I punti di collegamento di Namur VDI/VDE 3845 sono già sull'azionatore per montare un 1/4" elettrovalvola a solenoide di Namur direttamente sull'azionatore o per collegare una macchinetta a mandata d'aria che utilizza il G 1/4". Inoltre, un controllo di posizione o un contenitore di commutatore di limite può essere montato sulla cima dell'azionatore secondo VDI/VDE 3845. L'azionatore è montato sulla valvola a sfera via la flangia F10 (22 millimetri) di iso 5211. L'assemblea è ATEX certificato (EX II 2GD c) e può quindi essere utilizzato negli ambienti potenzialmente esplosivi. Pro: Capacità direttamente di montare un'elettrovalvola a solenoide di Namur per ridurre i montaggi e tubatura. Indicatore meccanico sulle manifestazioni superiori la valvola position.ATEX (EX II 2GD c) certificato per gli ambienti esplosivi. Costo di investimento più basso che una versione elettrica. L'apertura veloce/agire closingDouble tiene conto maggior controllo che gli azionatori a semplice effetto. La valvola a sfera è una progettazione di 3 pezzi tenendo conto la pulizia accurata. Può essere fornito di contenitore di commutatore di limite. Contro: Doppio agire utilizza più l'aria compressa che gli azionatori a semplice effetto. Richiede un sistema dell'aria compressa e un'elettrovalvola a solenoide di controllare la dotazione d'aria.
Specifiche
Vantaggio
1. Dimensione compatta e costruzione leggera
2. Prestazione affidabile e duratura
3. Del supporto trasversale di norma «in valvola «o» della linea» alle configurazioni dell'azionatore
4. La progettazione di Primavera-ritorno accomoda la dotazione d'aria in basso quanto 50 PSI
5. Disposizione esterna di acciaio inossidabile e norma dei giunti circolari di FKM
6. L'accoppiamento diretto del gambo di valvola all'asse dell'azionatore minimizza il contraccolpo
7. Norma della provvigione supplementare manuale
Dati tecnici
Doppio no. di ordinazione sostituto dell'azionatore pneumatico.
Doppio Agire |
Modello No | Coppia di torsione (5.5Bar) |
ATTO 042D | 8.4Nm | |
ATTO 050D | 18.3Nm | |
ATTO 063D | 32.2Nm | |
ATTO 075D | 64Nm | |
ATTO 090D | 101Nm | |
ATTO 100D | 146Nm | |
ATTO 115D | 236Nm | |
ATTO 125D | 305Nm | |
ATTO 145D | 478Nm | |
ATTO 160D | 624Nm | |
ATTO 190D | 1185Nm | |
ATTO 210D | 1447Nm | |
ATTO 240D | 2126Nm | |
ATTO 270D | 3229Nm | |
ATTO 300D | 4197Nm | |
ATTO 350D | 6283Nm | |
ATTO 400D | 8953Nm |
Parametro della valvola a sfera di BACCANO PN16 (DN15~DN200)
PN (Mpa) | DN | L | φE | φB | φC | T | f |
1,6 | 15 | 115 | 95 | 65 | 45 | 16 | 2 |
20 | 120 | 105 | 75 | 58 | 18 | 2 | |
25 | 125 | 115 | 85 | 68 | 18 | 2 | |
32 | 130 | 140 | 100 | 78 | 18 | 2 | |
40 | 140 | 150 | 110 | 88 | 18 | 3 | |
50 | 150 | 165 | 125 | 102 | 18 | 3 |
Accessori che possono usare con questa valvola a sfera
Indicatore inserita/disinserita
Elettrovalvola a solenoide standard di Namur in tutta la norma
Posizionatore pneumatico & Elettrico-pneumatico della valvola
Provvigione supplementare manuale di Declutchable
Commutatori di limite per l'indicazione inserita/disinserita a di cartello
Filtro + combinazione del regolatore con il manometro
Più selezione
Norma | ANSI | GB | JIS | BACCANO |
Pressione | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
Valvola Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Azionatore | 1) (Ritorno della primavera) 2) agire a semplice effetto del doppio | |||
Accessori | 1) Filtro dall'elettrovalvola a solenoide del commutatore di limite 2) 3) 4)Posizionatore |
