Dettagli:
|
Materiale: | Acciaio inossidabile 304 316L | Stile: | Valvola a farfalla |
---|---|---|---|
Tipo di collegamento: | Estremità saldata | Dimensione: | DN25-DN300 |
MOQ: | 1pc | Norma: | 3A ASME BPE |
Evidenziare: | Saldato conclude la valvola a farfalla igienica,Valvola a farfalla igienica massima da 10 barre,Valvola a farfalla igienica ISO9001 |

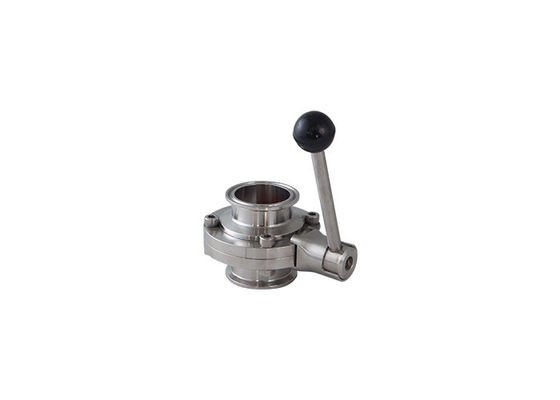

Valvola a farfalla manuale igienica
La nostra valvola a farfalla manuale igienica è adatta ad uso in alimento, in latteria, in fabbrica di birra e nelle applicazioni trattate igieniche generali. Una valvola sanitaria con il corpo di acciaio inossidabile e guarnizioni del commestibile EPDM nella saldatura del OD, nel maschio di RJT/maschio o leva nella fine connessione e nella tacca del morsetto o tirare maniglia.
Le valvole a farfalla forniscono l'isolamento ed il soffocamento inserita/disinserita manuali del flusso nella linea.
Adatto ad attuazione pneumatica.
Caratteristiche fondamentali:
Disponibile nella saldatura del OD, nel maschio di RJT/maschio e nell'estremità del morsetto
Dimensioni: 1" a 4"
Gamma di temperature: -10°C a 120°C
Campo di pressione: Fino a 10 Antivari (acqua a 20°C)
Le fodere rispondono ai requisiti di FDA
Versione attivata disponibile
Norma | 3A, SMS, BACCANO, ISO, RJT, IDF | |
Il prodotto ha bagnato le parti d'acciaio | AISI304/AISI316L | Fornito il rapporto d'ispezione materiale |
Altre parti d'acciaio | AISI304 | |
Dimensione | 3/4" ~6", DN20~DN150,19mm~152.4mm | |
Materiale della guarnizione | EPDM/VMQ/FPM | Tutto il materiale delle guarnizioni aderisce a FDA21CFR117.2600 |
Pressione di esercizio | ≤10bar (145psi) | |
Pressione del rifornimento per l'azionatore dell'aria | 5~8 (0~116psi) | |
Temperatura di lavoro | EPDM: - 14~248ºF (- 10~120ºC) | |
VMQ: - 58~356ºF (- 50~180ºC) | ||
FPM: 22~446ºF (- 30~230ºC) | ||
Altri materiali sono avaible su richiesta | ||
Temperatura di sterilizzazione | 302ºF (150ºC, 20min massimo) | |
Trattamento di superficie esterno | Ra16~32uin (o.4~0.8um) | |
Trattamento di superficie interna | Ra32~64uin (o.8~1.6um) | |
Estremità di Connetion | estremità-saldatura, estremità premuta, estremità maschio, estremità della flangia | |
Testa pneumatica | Normalmente chiuso (NC) - aria da aprirsi, molla da chiudersi | |
(NO) - aria normalmente aperta da chiudersi, molla da aprirsi | ||
Aria-aria (aa) - aria da aprirsi, aria da chiudersi |
il sedile 1.The e la guarnizione possono essere NBR (nitrile), VMQ (silicone) o Viton (FPM) tutto che aderisce a FDA 21CFR177.2600.
2. La fine connessione può estremità-essere saldata, morsetto sanitario, infilato, flangiato, linea Io o altri su richiesta.
3.Handle: maniglia di tirata di 3 posizioni; maniglia di multi-posizione in acciaio inossidabile puro o con la copertura di plastica.
4.Actuator: azionatore pneumatico di acciaio inossidabile (tipo verticale), azionatore di alluminio pneumatico (tipo orizzontale), azionatore elettrico.
5.Control: sensore di posizione, regolatore sommità c, regolatore sommità c (AS-I)
Inoltre assicuriamo la valvola a farfalla sanitaria, la valvola sanitaria di diversione di flusso, la valvola sanitaria del CPM, la valvola di regolazione di regolamento sanitaria, la valvola a diaframma sanitaria, la valvola a sfera sanitaria, la valvola di campionamento sanitaria, la valvola di sicurezza sanitaria, la valvola di riduzione della pressione sanitaria, il gomito sanitario, il T sanitario, i riduttori sanitari, i sindacati sanitari, il morsetto sanitario, il puntale sanitario, i morsetti di tubo sanitario, la palla di pulizia sanitaria, il vetro di vista sanitario, la copertura di botola manway sanitaria, il filtro sanitario, i filtri ed altri accessori per tubi sanitari….
