Dettagli:
|
Materiali: | acciaio inossidabile 316L | Tipo: | Pneumatico azionato |
---|---|---|---|
Tipo di collegamento: | Saldatura | Diametro: | 1" - 12" |
Specifiche: | 3A ASME BPE | MOQ: | 1pc |

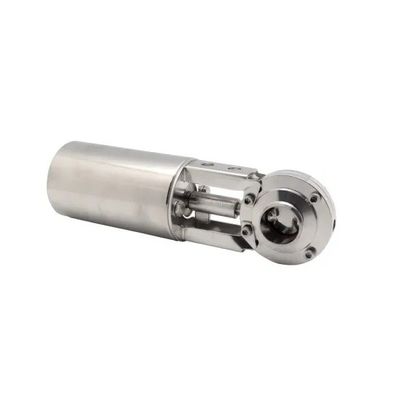

Evidenziare: | Valvole a farfalla igieniche di acciaio inossidabile,12" valvole a farfalla igieniche,Valvole a farfalla igieniche pneumatiche |
L'iso 5211 per il supporto Direct, il corpo di acciaio inossidabile & il disco, fodera di PTFE, leva di acciaio inossidabile ha azionato fino a 4 ″, 6 ″ & un cambio di 8 ″ azionato, aderisce 97/23/CE (PED) a CE direttivo 1115.
PN16 stimato, temperatura -10°C a 130°C.
Nota: L'operazione del cambio disponibile, domanda prego. per misura le flange di PN6, di PN10, di PN16, dell'ANSI 150, della Tabella D e/o della Tabella E.
Norma | 3A, SMS, BACCANO, ISO, RJT, IDF | |
Il prodotto ha bagnato le parti d'acciaio | AISI304/AISI316L | Fornito il rapporto d'ispezione materiale |
Altre parti d'acciaio | AISI304 | |
Dimensione | 3/4" ~6", DN20~DN150,19mm~152.4mm | |
Materiale della guarnizione | EPDM/VMQ/FPM | Tutto il materiale delle guarnizioni aderisce a FDA21CFR117.2600 |
Pressione di esercizio | ≤10bar (145psi) | |
Pressione del rifornimento per l'azionatore dell'aria | 5~8 (0~116psi) | |
Temperatura di lavoro | EPDM: - 14~248ºF (- 10~120ºC) | |
VMQ: - 58~356ºF (- 50~180ºC) | ||
FPM: 22~446ºF (- 30~230ºC) | ||
Altri materiali sono avaible su richiesta | ||
Temperatura di sterilizzazione | 302ºF (150ºC, 20min massimo) | |
Trattamento di superficie esterno | Ra16~32uin (o.4~0.8um) | |
Trattamento di superficie interna | Ra32~64uin (o.8~1.6um) | |
Estremità di Connetion | estremità-saldatura, estremità premuta, estremità maschio, estremità della flangia | |
Testa pneumatica | Normalmente chiuso (NC) - aria da aprirsi, molla da chiudersi | |
(NO) - aria normalmente aperta da chiudersi, molla da aprirsi | ||
Aria-aria (aa) - aria da aprirsi, aria da chiudersi |
Opzioni
il sedile 1.The e la guarnizione possono essere NBR (nitrile), VMQ (silicone) o Viton (FPM) tutto che aderisce a FDA 21CFR177.2600.
2. La fine connessione può estremità-essere saldata, morsetto sanitario, infilato, flangiato, linea Io o altri su richiesta.
3.Handle: maniglia di tirata di 3 posizioni; maniglia di multi-posizione in acciaio inossidabile puro o con la copertura di plastica.
4.Actuator: azionatore pneumatico di acciaio inossidabile (tipo verticale), azionatore di alluminio pneumatico (tipo orizzontale), azionatore elettrico.
5.Control: sensore di posizione, regolatore sommità c, regolatore sommità c (AS-I)
