Dettagli:
|
Materiale della valvola: | Materiale della valvola | Pressione: | PN16 |
---|---|---|---|
Operazione: | Maniglia | Norma: | BACCANO |
Collegamento: | Wafer | Potere: | Manuale, pneumatico/elettrico |
Evidenziare: | Valvola a sfera flangiata wafer PN16,Il BACCANO ha flangiato valvola a sfera dell'estremità,PN16 ha flangiato valvola a sfera dell'estremità |
pressione normale della valvola a sfera della valvola a sfera flangiata wafer PTFE PPL Seat Italia della maniglia 1pc

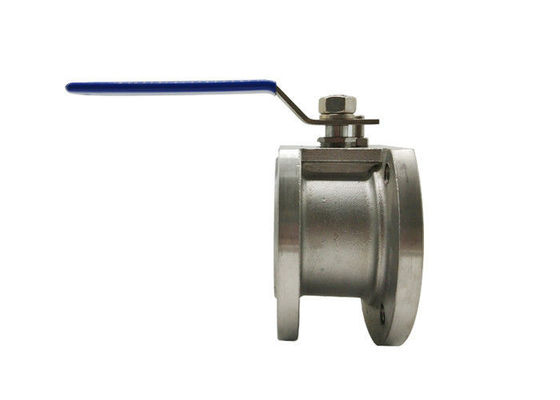

VALVOLA A SFERA DEL WAFER
le valvole a sfera del wafer sono adatte idealmente alle applicazioni dove lo spazio è ad un premio di fornire più tutti i benefici della valvola a sfera flangiata mentre riduce il costo ed il peso. La valvola può essere installata fra le flange con aiuto dei bulloni.
La nostra valvola a sfera del wafer è normalmente progettazione e tipo di un pezzo della palla di galleggiamento ed è disponibile sia in colata che nella costruzione forgiata nelle dimensioni che variano da DN15 al DN 100, in #150 alla valutazione di pressione #900.
Caratteristiche generali
Valvola a sfera dell'Italia
Norme applicabili:
- Progettazione e fabbricare: GB/T12237/1989
- Collegamento: JB/T79
- Prova a prova di fuoco: GB/T13927 - 1992
Intervallo di grandezza:
- DN15 ~ DN200
Pressione nominale:
- Contruction 1,6 ~ MPa 4,0
Limite di temperatura:
- 20 °C ~ °C 350
Il tipo valvole a sfera del wafer (o ha chiamato «l'Italia» tipo sottile eccellente valvole a sfera) è utilizzato nell'attrezzatura della conduttura nello stato di PN1.0~2.5MPa, lavorando la temperatura di 29~180℃ (l'anello sigillante è RPTFE) o 29~180℃ (l'anello sigillante è polifenilene di PPL), per raggiungere per tagliare o per collegare il medium nella conduttura. Il medium applicabile, quale l'acqua, vapore, petrolio, acido nitrico, acido acetico, carbammide, o medium del oxidizability può applicarsi conforme al materiale della valvola di differenza ha adottato.
Unità: millimetro | |||||
Pressione | Dimensione | L | D | D1 | D2 |
PN16 | 15 | 35 | 95 | 65 | 45 |
20 | 38 | 105 | 75 | 55 | |
25 | 42 | 115 | 85 | 65 | |
32 | 50 | 135 | 100 | 78 | |
40 | 62 | 145 | 110 | 85 | |
50 | 72 | 160 | 125 | 100 | |
65 | 95 | 180 | 140 | 120 | |
80 | 118 | 195 | 160 | 135 | |
100 | 140 | 215 | 180 | 155 | |
125 | 195 | 245 | 210 | 185 | |
150 | 225 | 280 | 240 | 210 | |
200 | 275 | 335 | 295 | 265 |
Applicazione
La valvola a sfera del wafer può essere ampiamente usata in petrolio, prodotto chimico, metallurgia, centrale elettrica, l'industria di luce ed altri campi per regolare o tagliare automaticamente il petrolio, l'acqua, gas e polpa o liquido fibroso.
Forza
1. Spenga la progettazione del gambo della prova
2. Progettazione completa del porto
3. Cuscinetto di montaggio diretto ISO5211
4. Norma della flangia: GB
5. Varie opzioni dei materiali di sigillatura e di acciaio al carbonio
6. Struttura della valvola a sfera del wafer semplice, di piccola dimensione, leggero.
Selection di modello
Valvola a sfera del wafer
Modello No | Pressione di esercizio /Mpa |
Temperatura applicabile /℃ |
Medium applicabile |
Q71F-16P | 1,6 | PTFE≤150 PPL≤250 |
Nitrose |
Q71F-25P | 2,5 | Nitrose | |
Q71F-16Ti | 1,6 | Medium corrosivo d'ossidazione | |
Q71F-25Ti | 2,5 | Medium corrosivo d'ossidazione |
