Dettagli:
|
Materiale del corpo: | CF8, CF8M, WCB, CF3, CF3M | Materiale della palla: | CF8, CF8M |
---|---|---|---|
Materiale di Seat: | PTFE | Modello del porto: | T-porto |
Norma: | GB | ||
Evidenziare: | Valvola a sfera a tre corsie dell'estremità della flangia,Valvola a sfera dell'estremità della flangia del porto di T,Valvola di CF8M Flange End Ball |

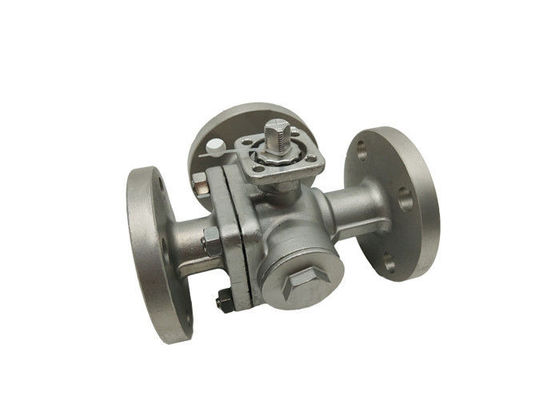

Q45F 16P T - valvola di regolazione della piattaforma della flangia CF8M Ball Valve Floating di modo del porto 3 alta
Descrizione
La progettazione di un pezzo di sostegno di orecchione palla/del gambo prevede l'operazione di precisione ed il posizionamento della palla. Questo posizionamento preciso della palla non è spesso possibile nella progettazione più comune della palla del gambo del multi-pezzo. Ciò inoltre permette che tutti i lati siano usati come entrata o blocchino il porto senza perdita.
Caratteristiche & benefici
Progettazione di un pezzo di sostegno di orecchione della palla e del gambo
Porto pieno per flusso senza restrizione
Una progettazione di tre sedili mantiene la posizione adeguata della palla
Cuscinetto di montaggio dell'azionatore
Dispositivo al suolo antistatico
Dispositivo di bloccaggio aperto e chiuso per la serrata posizionale di sicurezza
I piani di flusso per T & la L porti possono essere campo riorganizzato per incontrare molti altri piani di flusso
Riempitori della cavità di corpo disponibili per le dimensioni 3/4" a 4"
La valvola a sfera a tre corsie è disponibile in T e nella L versioni. Il T tipo permette a tre tubi ortogonali di comunicare a vicenda e tagliare il terzo canale per funzionare come una spaccatura e fusione. La L tipo a tre corsie della valvola a sfera può collegare soltanto due tubi che sono l'un l'altro ortogonali e non può tenere il terzo tubo si è collegata l'un l'altro allo stesso tempo, solo per distribuire.
Pressione | Dimensione | L | L1 | D | D1 | D2 | Z-φd | ISO5211 φD |
4-φW |
PN16 | 15 | 130 | 65 | 95 | 65 | 45 | 4-14 | F5 | 4-φ6 |
20 | 160 | 80 | 105 | 75 | 55 | 4-14 | F5-F7 | 4-φ8 | |
25 | 180 | 90 | 115 | 85 | 68 | 4-14 | F5-F7 | 4-φ8 | |
32 | 200 | 100 | 135 | 100 | 78 | 4-18 | F5-F7 | 4-φ8 | |
40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 | |
50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 | |
65 | 260 | 130 | 180 | 145 | 122 | 4-18 | F7-F10 | 4-φ10 | |
80 | 280 | 140 | 195 | 160 | 138 | 8-18 | F10-F12 | 4-φ12 | |
100 | 320 | 160 | 215 | 180 | 158 | 8-18 | F10-F12 | 4-φ12 | |
125 | 280 | 190 | 245 | 210 | 188 | 8-18 | F12-F14 | 4-φ16 | |
150 | 440 | 220 | 280 | 240 | 212 | 8-23 | F14-F16 | 4-φ16 | |
200 | 550 | 275 | 335 | 295 | 268 | 12-23 | F14-F16 | 4-φ16 |
Applicazione
La valvola pricipalmente è utilizzata nel rifornimento idrico industriale di circolazione ed il drenaggio, il rifornimento idrico ed il drenaggio urbano, i grattacieli e gli hotel dello sbocco pressurizzato dell'acqua della pompa, usato per ridurre l'acqua e l'eliminazione del martello di acqua distruttivo, garantiscono la messa in funzione sicura della rete di tubazioni. Ha progettato per prendere la relazione completa dei requisiti ambientali, nessuna vibrazione, nessun rumore, buon funzionamento, si assicurano che hotel, calmo residenziale ed hanno funzioni di un risparmio di energia.
Vantaggio di fare galleggiare valvola a sfera
1. La resistenza fluida è bassa ed il coefficiente di resistenza è uguale al lengthh del tubo.
2. La struttura è semplice, piccola nella dimensione e nella luce nel peso.
3. È compatto ed affidabile ed ha buone proprietà isolanti. Inoltre è stato ampiamente usato nei sistemi di vuoto.
4. L'operazione è conveniente, l'apertura e chiudersi è rapide e la rotazione è 90° dall'apertura completa alla chiusura piena, che è conveniente per controllo interurbano.
5. La manutenzione è conveniente, la valvola a sfera ha una struttura semplice e l'anello sigillante è generalmente mobile e lo smontaggio e la sostituzione sono relativamente convenienti.
6. Una volta completamente aperta o completamente chiusa, la superficie di tenuta della palla e la sede valvola è isolata dal medium e dal medium non causa l'erosione della superficie di tenuta della valvola.
7. La vasta gamma delle applicazioni, da piccolo ad alcuni millimetri, fino ad alcuni metri, dall'alto vuoto ad alta pressione può applicarsi.
