Dettagli:
|
Materiale della valvola: | Acciaio inossidabile | Collegamento: | Flangia |
---|---|---|---|
Dimensione: | DN15~DN200 | Operazione: | Maniglia |
Pressione: | PN16 | Medium: | Gas di olio dell'acqua |
Evidenziare: | Valvola a sfera piena dell'estremità della flangia del porto,Valvola a sfera dell'estremità della flangia PN16,Valvola a sfera dell'estremità della flangia di collegamento JB/T79 |

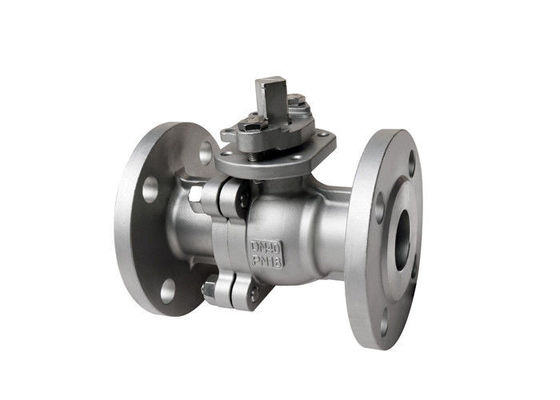

La maniglia ha fatto funzionare la valvola a sfera che flangiata porto pieno la doppia flangia conclude la norma di GB
Specifiche
Caratteristiche della valvola
Progettazione spaccata del corpo con l'estremità flangiata per installazione veloce, manutenzione in-linea e ricostruire. La costruzione solida della palla fornisce l'integrità strutturale e minimizza la turbolenza di flusso.
Il corpo si unisce è destinato ad impedire l'eccessiva compressione dei internals della valvola, con conseguente coppia di torsione di funzionamento coerente e bassa.
Il cuscinetto di montaggio ha aderito all'iso 5211 per facilità e l'intercambiabilità dell'attuazione
gambo Fondo-caricato della prova dello scoppio.
Corpo & cappuccio della colata di investimento sul ″ di dimensioni 1/2 a ″ 2. Corpo & cappuccio della colata della sabbia sulle dimensioni 2-1/2 «a ″ 10.
La progettazione di base ha aderito a ASME/ANSI B16.34 & ad en 12516-1
L'estremità flangiata ha aderito a ASME/ANSI B16.5
Le dimensioni faccia a faccia hanno aderito a ASME/ANSI B16.10
Provato secondo l'api 598 & l'ANSI B 16,34
Intervallo di grandezza:
- DN15~DN200
Valutazione di pressione:
- GB PN16 PN25 PN40
Gamma di temperature:
- -20°C~185°C
La valvola a sfera e la valvola a saracinesca sono lo stesso tipo di valvola. La differenza è che la parte opening&closing è una palla e la palla gira intorno al corpo di valvola per raggiungere i opens&closes della valvola. La valvola a sfera pricipalmente è utilizzata nella conduttura per tagliare, distribuire e cambiare la direzione di scorrimento del medium. La valvola a sfera GB/T21465-2008 standard «la terminologia della flangia della valvola» è definita così: il membro d'apertura e di chiusura (sfera) è determinato dal gambo di valvola e gira intorno all'asse del gambo di valvola.
Unità: millimetro | |||||||
Pressione | Dimensione | L | φE | φB | φC | T | f |
PN16 | 15 | 130 | 95 | 65 | 45 | 14 | 2 |
20 | 140 | 105 | 75 | 55 | 14 | 2 | |
25 | 150 | 115 | 85 | 65 | 14 | 2 | |
32 | 165 | 135 | 100 | 78 | 16 | 2 | |
40 | 180 | 145 | 110 | 85 | 16 | 3 | |
50 | 200 | 160 | 125 | 100 | 16 | 3 | |
65 | 220 | 180 | 145 | 120 | 18 | 3 | |
80 | 250 | 195 | 160 | 135 | 20 | 3 | |
100 | 280 | 215 | 180 | 155 | 20 | 3 | |
125 | 320 | 245 | 210 | 185 | 22 | 3 | |
150 | 360 | 280 | 240 | 210 | 24 | 3 | |
200 | 400 | 335 | 295 | 265 | 26 | 3 |
Applicazione
La valvola a sfera pricipalmente è utilizzata nella conduttura per tagliare, distribuire e cambiare la direzione di scorrimento del medium.
Forza della valvola a sfera
1. Prestazione antistatica: una molla è sistemata fra la palla, il gambo di valvola ed il corpo di valvola e l'elettricità statica generata tramite il processo di commutazione può essere derivata.
2. Poiché il materiale quale politetrafluoroetilene ha buona proprietà autolubrificante e la perdita di attrito con il corpo sferico è piccola, il tempo di impiego della valvola a sfera pneumatica è lungo.
3. La resistenza fluida è bassa e la valvola a sfera pneumatica è quella con la più piccola resistenza fluida in tutti i tipi di valvola.
4. La guarnizione del gambo di valvola è affidabile. Poiché il gambo di valvola realizza soltanto lo stesso movimento del movimento di sollevamento, la guarnizione di imballaggio del gambo di valvola non è facile da essere danneggiato e gli aumenti di capacità di sigillatura come la pressione degli aumenti medi.
Selection di modello
Valvola a sfera di galleggiamento del porto pieno 2PC
Norma | ANSI | GB | JIS | BACCANO |
Pressione | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Modello | 1) Alto modello della maniglia del modello della piattaforma 2) |
