Dettagli:
|
Tipo della valvola: | Galleggiamento | Collegamento: | Flangia |
---|---|---|---|
Dimensione: | DN15~DN200 | Norma: | ANSI/JIS/DIN |
Pressione: | PN16/PN25/PN40 | Medium: | Gas di olio dell'acqua |
Evidenziare: | Tipo valvola a sfera della flangia DN200,Valvola a sfera di galleggiamento di iso 5211,DN200 valvola a sfera di iso 5211 |

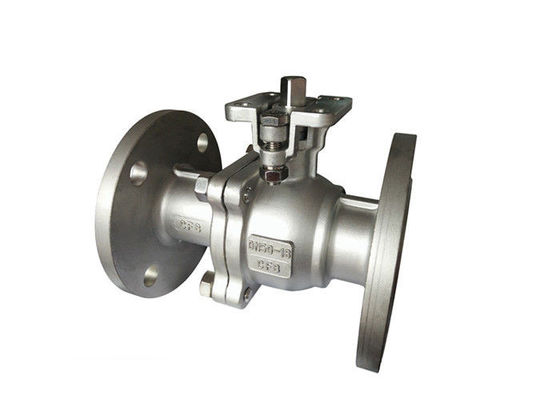

Tipo diretto dimensione nominale DN50 ~ DN200 della flangia di valvola a sfera del montaggio ss dell'azionatore elettrico
Applicazione
La valvola a sfera pricipalmente è utilizzata nella conduttura per tagliare, distribuire e cambiare la direzione di scorrimento del medium.
Vantaggio
1. Il cuscinetto spinto riduce la coppia di torsione di attrito del gambo di valvola, che fa la valvola staccare liscio e flessibile dal gambo per l'operazione a lungo termine.
2. Funzione antistatica: una molla è sistemata fra la palla, il gambo di valvola ed il corpo di valvola e l'elettricità statica generata durante il processo di commutazione può essere derivata.
3. Poiché il materiale quale politetrafluoroetilene ha buona proprietà autolubrificante e la perdita di attrito con la sfera è piccola, il tempo di impiego della valvola a sfera pneumatica è lungo.
Specifiche
Valvola a sfera
Norme applicabili:
- Progettazione e fabbricare: GB12237-89
- Collegamento: JB/T79
- Prova a prova di fuoco: API607 quarto 1993
- Prova ed ispezione: GB/T13927-1992
Intervallo di grandezza:
- DN15~DN200
Valutazione di pressione:
- GB PN16 PN25 PN40
Gamma di temperature:
- -20°C~185°C
La valvola a sfera, il membro d'apertura e di chiusura (sfera) è determinata dal gambo di valvola e gira intorno all'asse della valvola a sfera. Può anche essere usata per il regolamento ed il controllo fluidi. La valvola duro sigillata della V-palla ha una forte forza di taglio fra il centro a forma di V ed il sedile del metallo della lega duro saldata del carburo. È particolarmente adatto afibra-contenere, particelle micro-solide. Ecc. La valvola a sfera di multi-modo non solo può controllare flessibilmente la confluenza, la scissione e la commutazione di direzione di scorrimento del medium, ma anche può chiudere tutto il canale e collegare gli altri due canali.
PN (Mpa) | DN | L | φE | φB | φC | T | f | N-φh | H | H1 | W | M. | P | A1 | A2 | B1 | B2 |
1,6 | 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
20 | 140 | 105 | 75 | 55 | 14 | 2 | 4-14 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
25 | 150 | 115 | 85 | 65 | 14 | 2 | 4-14 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
32 | 165 | 135 | 100 | 78 | 16 | 2 | 4-18 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
40 | 180 | 145 | 110 | 85 | 16 | 3 | 4-18 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
50 | 200 | 160 | 125 | 100 | 16 | 3 | 4-18 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
65 | Contattici liberamente | ||||||||||||||||
80 | |||||||||||||||||
100 | |||||||||||||||||
125 | |||||||||||||||||
150 | |||||||||||||||||
200 |
Selection di modello
Valvola a sfera di galleggiamento del porto pieno 2PC
Norma | ANSI | GB | JIS | BACCANO |
Pressione | 150LB/300LB | PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Modello | 1) Alto modello della maniglia del modello della piattaforma 2) |
