Materiale del corpo: | WCB | Materiale della palla: | WCB |
---|---|---|---|
Materiale di Seat: | PTFE | Modello del porto: | L-porto |
Pressione: | PN16 | Collegamento: | Flangia |
Evidenziare: | Valvola a sfera dell'estremità della flangia di 3 modi,Valvola a sfera dell'estremità della flangia di WCB,Valvola a sfera dell'estremità della flangia PN40 |

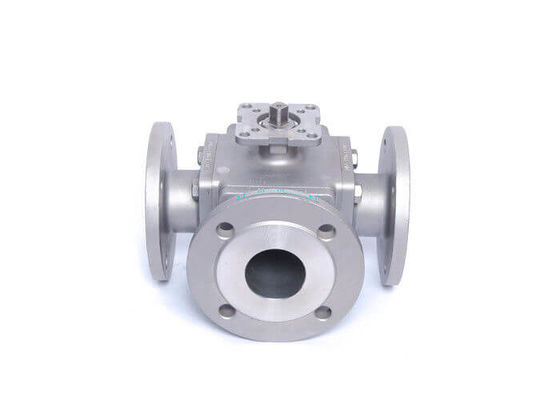

Piccolo corpo di quadrato flangiato della valvola a sfera del porto 3 modo completo con il cuscinetto di montaggio
la valvola a sfera del wafer è progettata conformemente a API608, a ASME B16.34, a API6D, a BACCANO 3357 ecc che sono stati ampiamente usati in una serie dei campi, compreso gas naturale, raffinazione, alimenti, ecc petrochimico. La valvola a sfera di galleggiamento dell'estremità del wafer di Royeon è «tipo di corpo di un pezzo progettazione della struttura. Questa valvola solitamente è utilizzata nel servizio di pressione bassa (150~300LB) ed installa il limite dello spazio
Caratteristiche e benefici
●Porto pieno o ridurre porto
●Progettazione e costruzione sicure del fuoco
●Gambo della prova dello scoppio
●Prestazione bassa di coppia di torsione
●Dispositivo antistatico per il palla-gambo
●Dispositivo di bloccaggio facoltativo
●Flangia superiore di iso 5211 (cuscinetto di montaggio diretto per automazione facile)
Intervallo di grandezza:
- DN15 ~ DN200
Valutazione di pressione:
- PN16 PN25 PN40
Gamma di temperature:
- -20°C~185°C
La valvola a sfera a tre corsie può essere divisa nel tipo di Q44L e nel tipo di Q45T per i requisiti di commutazione differenti della direzione di scorrimento media. il MODELLO «di L-PORT» può realizzare la commutazione della direzione di scorrimento media ed i due canali che possono essere perpendicolari l'un l'altro possono essere collegati o chiusi. il MODELLO «di T-PORT» può realizzare la scissione o il flusso misto del medium, non solo può realizzare la commutazione della direzione di scorrimento media, ma anche può collegare l'un l'altro i tre canali e può anche chiudere tutto il canale e collegare gli altri due canali. La valvola ha le caratteristiche della struttura compatta, il bei aspetto e buon sigillando la prestazione.
Pressione | Dimensione | L | L1 | D | D1 | D2 | Z-φd | ISO5211 φD |
4-φW |
PN16 | 15 | 130 | 65 | 95 | 65 | 45 | 4-14 | F5 | 4-φ6 |
20 | 160 | 80 | 105 | 75 | 55 | 4-14 | F5-F7 | 4-φ8 | |
25 | 180 | 90 | 115 | 85 | 68 | 4-14 | F5-F7 | 4-φ8 | |
32 | 200 | 100 | 135 | 100 | 78 | 4-18 | F5-F7 | 4-φ8 | |
40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 | |
50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 | |
65 | 260 | 130 | 180 | 145 | 122 | 4-18 | F7-F10 | 4-φ10 | |
80 | 280 | 140 | 195 | 160 | 138 | 8-18 | F10-F12 | 4-φ12 | |
100 | 320 | 160 | 215 | 180 | 158 | 8-18 | F10-F12 | 4-φ12 | |
125 | 280 | 190 | 245 | 210 | 188 | 8-18 | F12-F14 | 4-φ16 | |
150 | 440 | 220 | 280 | 240 | 212 | 8-23 | F14-F16 | 4-φ16 | |
200 | 550 | 275 | 335 | 295 | 268 | 12-23 | F14-F16 | 4-φ16 |
Applicazione
La valvola pricipalmente è utilizzata nel rifornimento idrico industriale di circolazione ed il drenaggio, il rifornimento idrico ed il drenaggio urbano, i grattacieli e gli hotel dello sbocco pressurizzato dell'acqua della pompa, usato per ridurre l'acqua e l'eliminazione del martello di acqua distruttivo, garantiscono la messa in funzione sicura della rete di tubazioni. Ha progettato per prendere la relazione completa dei requisiti ambientali, nessuna vibrazione, nessun rumore, buon funzionamento, si assicurano che hotel, calmo residenziale ed hanno funzioni di un risparmio di energia.
La forza di una valvola a sfera di 3 modi
1. La resistenza fluida è bassa ed il coefficiente di resistenza è uguale al lengthh del tubo.
2. La struttura è semplice, piccola nella dimensione e nella luce nel peso.
3. È compatto ed affidabile ed ha buone proprietà isolanti. Inoltre è stato ampiamente usato nei sistemi di vuoto.
4. L'operazione è conveniente, l'apertura e chiudersi è rapide e la rotazione è 90° dall'apertura completa alla chiusura piena, che è conveniente per controllo interurbano.
5. La manutenzione è conveniente, la valvola a sfera ha una struttura semplice e l'anello sigillante è generalmente mobile e lo smontaggio e la sostituzione sono relativamente convenienti.
6. Una volta completamente aperta o completamente chiusa, la superficie di tenuta della palla e la sede valvola è isolata dal medium e dal medium non causa l'erosione della superficie di tenuta della valvola.
7. La vasta gamma delle applicazioni, da piccolo ad alcuni millimetri, fino ad alcuni metri, dall'alto vuoto ad alta pressione può applicarsi.
