Dettagli:
|
Applicazione: | Generalità | Potere: | Manuale |
---|---|---|---|
struttura: | Palla | Media: | Gas |
Dimensione del porto: | DN40-1000mm | Pressione nominale: | PN2.5Mpa |
Diametro nominale: | DN40-1000mm | Corpo: | WCB |
Evidenziare: | Valvola a sfera del gas DN40,Valvola a sfera del gas di PN2.5Mpa,Valvola a sfera del gas di Seat del teflon |

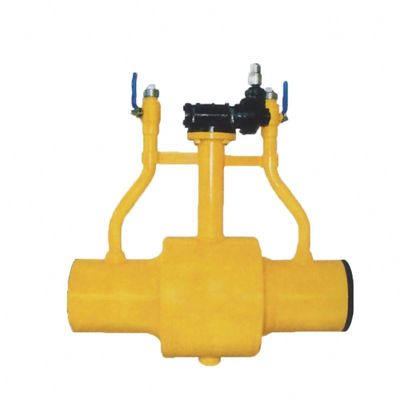

La valvola a sfera del gas di controllo di sicurezza completamente ha saldato l'anti corrosione DN40 - 1000mm
L'OEM di personalizzazione di colore disponibile ha sepolto la valvola a sfera completamente saldata per gas
Le valvole a sfera completamente saldate sono state progettate con il corpo saldato, compreso due linee di saldatura ed una linea di saldatura, la palla montata di galleggiamento e l'orecchione hanno montato la palla. Questo tipo di valvole è pricipalmente gas naturale usato, senza alcuna perdita dal corpo fuori.
Caratteristiche tecniche:
Servizio | L'olio, il gas naturale, l'acqua e l'applicazione chimica della conduttura della trasmissione, sigillamento metallo con metallo possono essere usati per un certo medium abrasivo. |
Corpo di progettazione | ente saldato completo (una linea saldata o due linee saldate) |
Foro | Foro puntiglioso di /reduce |
Progettazione del cofano | Entrata laterale |
Progettazione della palla | L'orecchione montato di galleggiamento della palla ha montato la palla |
DBB/DIB Design | Pistone di DBB/DIB/Double |
Dimensione | 1/2» - 64" |
Pressione | 150Lb-2500Lb |
Temperatura di progettazione | -46-200℃ |
Materiali principali | A105/IF2/IF6 |
Tipo di sigillatura di Seat | Sigillamento di PTFE/RPTFE/Nylon/Devlon/PEEK/Hard |
Operazione | Manuale, elettrico, pneumatico, gas sopra olio, azionatore elettroidraulico. (Rotork, Biffi, DVG, ect.) |
Norma di progettazione | API6D/API608/BS5351/GB/Ghost |
Faccia a faccia | ASME B16.10/API6D /DIN/GB |
Estremità | RF/RTJ come ASME B16.5/ASME B16.47, BW a ASME B16.25, interruttore a ASME B16.11, filo si conclude a ASME B1.20.1 |
Progettazione di temperatura e di pressione | ASME B16.34 |
Norma della prova | API6D/API598, ISO5208 |
Fuoco sicuro | APIF6A/API607 |
Altri | Anti progettazione statica, anti progettazione del gambo dello scoppio, la NACE MR0175/ISO15156 (se applicabile) |
Caratteristiche di prodotto
Un'estremità è collegata al corpo di valvola ed un'estremità è collegata alla conduttura.
Intere sfere lucidate specchio di acciaio inossidabile da ispezionare
Guarnizione ermetica del corpo e sedile carbonio-di rinforzo di PTFE (teflon)
Le molle precaricate del cuscino di sedile assicurano le perdite strette alle basse temperature e ridurre la torsione di funzionamento della valvola
gambi di valvola di Anti-scoppio secondo le norme internazionali
Due giunti circolari assicurano che il gambo sia sigillato e sostituibile
Cuscinetti e metallo asciutti del gambo con il rivestimento di PTEF per la lubrificazione automatica senza l'esigenza dei lubrificanti supplementari
Il tubo del collegamento del porto e del gambo può essere allungato secondo i requisiti di progettazione del cliente.
SERVCE:
Per assicurare il vostro requisito di uso, spieghi prego dettagliatamente nel vostro ordine: tipo, specificazione, materiale, pressione nominale. pressione di esercizio e temperatura usate, portata massima.
Per l'uso della convenienza dei consumatori, la nostra società può fornire alla flangia ed ai bulloni completati la valvola e fornirà le parti d'uso secondo il requisito dei consumatori. Nella selezione dei tipi di prodotto. il consumatore può presentare il suo requisito dei materiali del prodotto, dati tecnici del termine standard del collegamento e dare la chiara dichiarazione in vostro.
La nostra società anche può effettuare lo studio e lo sviluppo sul nuovo prodotto secondo il requisito del consumatore.
