Dettagli:
|
Materiale: | Ferro duttile GJS500-7 | Materiale pilota: | SS304 |
---|---|---|---|
tubatura: | SS304 | Rivestimento: | Epossidico |
Diaframma: | Rinforzo di nylon con EPDM | Gomma: | EPDM |
Evidenziare: | Valvola di regolazione livellata del galleggiante rivestito A RESINA EPOSSIDICA,Valvola di Water Level Float del pilota SS304,Valvola di Float Level Control del pilota SS304 |

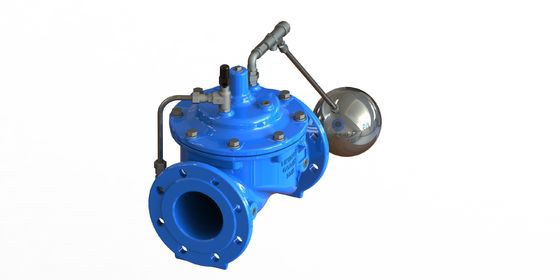

L'EPOSSIDICO pilota principale della valvola SS304 del ferro duttile della valvola di regolazione del galleggiante ha ricoperto
La valvola di regolazione a distanza del galleggiante consiste della valvola, della valvola a spillo, della valvola a sfera, della valvola a galleggiante principali ecc., che è composta di sistema di controllo idraulico. Dopo la regolazione, il livello liquido è controllato automaticamente. Questo prodotto direttamente usa il livello liquido per controllare, non ha bisogno degli altri dispositivi ed energia, facili mantenere. Non è colpito da pressione di acqua e con il sigillamento affidabile. Questa serie di prodotti della valvola è ampiamente usata nel controllo livellato liquido delle torri di acqua, degli stagni e di altre facilità nei sistemi di rete della conduttura d'alimentazione dell'acqua quali i grattacieli e le aree viventi ecc.
PRINCIPIO DI FUNZIONAMENTO
Quando il livello dell'acqua nella torre di acqua (stagno) aumenta all'altezza stabilita, gli aumenti del galleggiante e chiudono la valvola a galleggiante. La pressione di acqua negli aumenti della sala di controllo, la valvola principale è chiusa e le fermate del rifornimento idrico. Quando il livello dell'acqua cade, la valvola a galleggiante è riaperta. La pressione di acqua nelle gocce della sala di controllo e la valvola principale è aperta ancora per continuare il rifornimento idrico, mantenente l'altezza stabilita del livello liquido.
Campi di servizio:
Per l'impianto di irrigazione, sistema a acqua.
Dati tecnici:
Dimensione | DN50-DN800 |
Temperatura di lavoro | - 10 C del c 80 |
Flangia | AISI B16.1 o PN16 |
Media di flusso | Acqua pulita |
Consulti la fabbrica per altre applicazioni
IP68 per resistenza all'acqua
Aderisca all'en 1074-5, l'iso 5208, l'en 12266-1, l'en 558-1 delle BS delle BS delle BS
Materiali e dimensione
DN50-DN350
Elenco dei pezzi | |||
No. | Descrizione | Materiale | Norma |
1 | Corpo | Ferro duttile | GJS500-7 |
2 | Seat | Acciaio inossidabile | AISI304/316 |
3 | Giunto circolare | Di gomma | NBR |
4 | Giunto circolare | Di gomma | NBR |
5 | Bolt | Acciaio inossidabile | A2/A4 |
6 | Rondella | Acciaio inossidabile | A2/A4 |
7 | Cofano | Ferro duttile | GJS500-7 |
8 | Bush | Bronzeo | C61900 |
9 | Primavera | Acciaio inossidabile | AISI304/316 |
10 | Calafataggio del dado | Acciaio inossidabile | A4 |
11 | Diaframma | Gomma di rinforzo di nylon | Tessuto di EPDM+Nylon |
12 | Supporto di riparazione | Ferro duttile | GJS500-7 |
13 | Supporto del disco | Ferro duttile | GJS500-7 |
14 | Guarnizione | Di gomma | EPDM |
15 | Fermo di Seat | Acciaio inossidabile | AISI304/316 |
16 | Gambo | Acciaio inossidabile | AISI304/316 |
17 | Spina | Acciaio inossidabile | AISI304/316 |
18 | Vite | Acciaio inossidabile | A2/A4 |
19 | Spina | Acciaio inossidabile | A2/A4 |
20 | Rondella | Acciaio inossidabile | A2/A4 |
DN400-DN800
Elenco dei pezzi | |||
No. | Descrizione | Materiale | Norma |
1 | Corpo | Ferro duttile | GJS500-7 |
2 | Seat | Acciaio inossidabile | AISI304/316 |
3 | Vite | Acciaio inossidabile | A2/A4 |
4 | Vite | Acciaio inossidabile | A2/A4 |
5 | Vite | Acciaio inossidabile | A2/A4 |
6 | Primavera | Acciaio inossidabile | AISI304/316 |
7 | Cofano | Ferro duttile | GJS500-7 |
8 | Bush | Bronzeo | C61900 |
9 | Giunto circolare | Di gomma | NBR |
10 | Rondella della correzione | Bronzeo | C61900 |
11 | Diaframma | Gomma di rinforzo di nylon | Tessuto di EPDM+Nylon |
12 | Perni ad occhio | Acciaio al carbonio | 1040 |
13 | Supporto di riparazione | Ferro duttile | GJS500-7 |
14 | Supporto del disco | Ferro duttile | GJS500-7 |
15 | Guarnizione | Di gomma | EPDM |
16 | Fermo di Seat | Ferro duttile | GJS500-7 |
17 | Gambo | Acciaio inossidabile | AISI304/316 |
18 | Spina | Acciaio inossidabile | AISI304/316 |
19 | Giunto circolare | Di gomma | NBR |
20 | Cappuccio | Ferro duttile | GJS500-7 |
21 | Spina | Acciaio inossidabile | AISI304/316 |
22 | Vite | Acciaio inossidabile | A2/A4 |
23 | Giunto circolare | Di gomma | NBR |
24 | Vite | Acciaio inossidabile | A2/A4 |
