Dettagli:
|
Materiale: | Ferro duttile GJS500-7 | Materiale pilota: | SS304 |
---|---|---|---|
tubatura: | SS304 | Rivestimento: | Epossidico |
Diaframma: | Rinforzo di nylon con EPDM | Gomma: | EPDM |
Nome di prodotto: | Valvola di regolazione a distanza del galleggiante | ||
Evidenziare: | SS304 pilota Float Control Valve,Valvola di regolazione ricoprente A RESINA EPOSSIDICA del galleggiante,Valvola di regolazione a distanza del galleggiante |

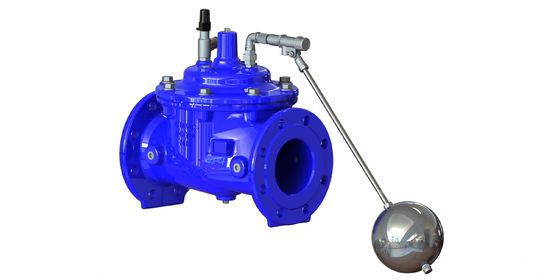

La valvola A100 di Ductile Iron Main del pilota del galleggiante SS304 che modula fa galleggiare l'EPOSSIDICO della valvola di regolazione ricoperto
Descrizione:
La valvola principale è controllata da una valvola a galleggiante, situata nella cisterna o il bacino idrico e l'insieme al livello dell'acqua richiesto. La valvola mantiene continuamente il livello massimo.
Caratteristiche:
• Controllo livellato accurato e ripetibile
• Progettazione semplice ed affidabile
• Installazione e manutenzione facili
Campi di servizio:
Per il sistema a acqua, impianto di irrigazione.
Dati tecnici:
Dimensione | DN50-DN800 |
Temperatura di lavoro | - 10 C del c 80 |
Flangia | AISI B16.1 o PN16 |
Media di flusso | Acqua pulita |
Consulti la fabbrica per altre applicazioni
IP68 per resistenza all'acqua
Aderisca all'en 1074-5, l'iso 5208, l'en 12266-1, l'en 558-1 delle BS delle BS delle BS
Materiali e dimensione
DN50-DN350
No. | Descrizione | Materiale | Norma |
1 | Corpo | Ferro duttile | GJS500-7 |
2 | Seat | Acciaio inossidabile | AISI304/316 |
3 | Giunto circolare | Di gomma | NBR |
4 | Giunto circolare | Di gomma | NBR |
5 | Bolt | Acciaio inossidabile | A2/A4 |
6 | Rondella | Acciaio inossidabile | A2/A4 |
7 | Cofano | Ferro duttile | GJS500-7 |
8 | Bush | Bronzeo | C61900 |
9 | Primavera | Acciaio inossidabile | AISI304/316 |
10 | Calafataggio del dado | Acciaio inossidabile | A4 |
11 | Diaframma | Gomma di rinforzo di nylon | Tessuto di EPDM+Nylon |
12 | Supporto di riparazione | Ferro duttile | GJS500-7 |
13 | Supporto del disco | Ferro duttile | GJS500-7 |
14 | Guarnizione | Di gomma | EPDM |
15 | Fermo di Seat | Acciaio inossidabile | AISI304/316 |
16 | Gambo | Acciaio inossidabile | AISI304/316 |
17 | Spina | Acciaio inossidabile | AISI304/316 |
18 | Vite | Acciaio inossidabile | A2/A4 |
19 | Spina | Acciaio inossidabile | A2/A4 |
20 | Rondella | Acciaio inossidabile | A2/A4 |
DN400-DN800
No. | Descrizione | Materiale | Norma |
1 | Corpo | Ferro duttile | GJS500-7 |
2 | Seat | Acciaio inossidabile | AISI304/316 |
3 | Vite | Acciaio inossidabile | A2/A4 |
4 | Vite | Acciaio inossidabile | A2/A4 |
5 | Vite | Acciaio inossidabile | A2/A4 |
6 | Primavera | Acciaio inossidabile | AISI304/316 |
7 | Cofano | Ferro duttile | GJS500-7 |
8 | Bush | Bronzeo | C61900 |
9 | Giunto circolare | Di gomma | NBR |
10 | Rondella della correzione | Bronzeo | C61900 |
11 | Diaframma | Gomma di rinforzo di nylon | Tessuto di EPDM+Nylon |
12 | Perni ad occhio | Acciaio al carbonio | 1040 |
13 | Supporto di riparazione | Ferro duttile | GJS500-7 |
14 | Supporto del disco | Ferro duttile | GJS500-7 |
15 | Guarnizione | Di gomma | EPDM |
16 | Fermo di guarnizione | Ferro duttile | GJS500-7 |
17 | Gambo | Acciaio inossidabile | AISI304/316 |
18 | Spina | Acciaio inossidabile | AISI304/316 |
19 | Giunto circolare | Di gomma | NBR |
20 | Cappuccio | Ferro duttile | GJS500-7 |
21 | Spina | Acciaio inossidabile | AISI304/316 |
22 | Vite | Acciaio inossidabile | A2/A4 |
23 | Giunto circolare | Di gomma | NBR |
24 | Vite | Acciaio inossidabile | A2/A4 |
