Dettagli:
|
Materiale: | Acciaio inossidabile di TP316L | Tipo di collegamento: | Edns infilato |
---|---|---|---|
Dimensione: | 2 | Lega: | T304 o T316L |
Norma: | 3A ASME BPE | Stile: | Valvola a farfalla |
Evidenziare: | 2" valvole a farfalla sanitarie,Valvole a farfalla sanitarie puntigliose,EPDM mettono le valvole a farfalla a sedere sanitarie |

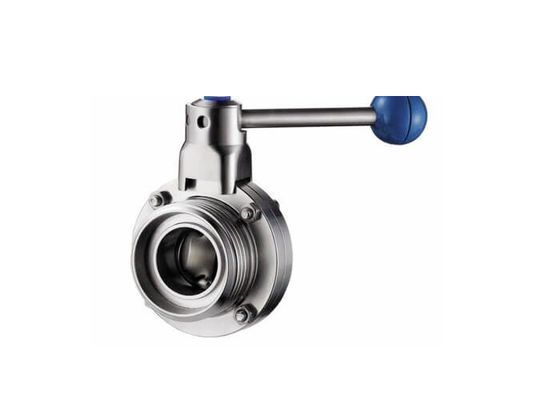

2" puntiglioso valvole a farfalla sanitarie con la maniglia di tirata, tipo manuale
Caratteristiche:
È un tipo manuale valvola a farfalla sanitaria con il filo/estremità di filo, che è ampiamente usato nelle reti di tubazioni di processo per isolamento e controllo. Questa valvola a farfalla funziona manualmente.
Specifiche:
Dimensioni disponibili: 1/2» a 4" (1/2», 3/4", 1", 1 1/2», 2", 2 1/2», 3", 4"); DN15 - DN100 (DN15, DN20, DN25, DN40, DN50, DN65, DN80, DN100).
Materiale: Il corpo di valvola ed il materiale del disco possono essere AISI 304 o AISI 316L, 304L e 316 materiali sono disponibili su richiesta.
Pressione di esercizio massima: 145psi (10bar) per DN25/1» - DN100/4»; 116psi (8bar) per DN125/5» - DN150/6»; 73psi (5bar) per DN200/8» - DN300/12».
Gamma di temperature: 14 ~ 248°F (- 10 ~ 120°C) con il sedile di EPDM, -58 ~ 356°F (- 50 ~ +180°C) con il sedile di VMQ (silicone).
Operazione: maniglia di tirata di 4 posizioni come le manifestazioni della foto del prodotto
Fini connessioni: filo/filo
Trattamento di superficie: Ra 16 ~ 32µin (0,4 ~ 0.8µm), il Ra 32µin è il difetto.
Opzioni:
Il corpo di valvola ed il materiale del disco possono essere AISI 304 o AISI 316L, 304L e 316 materiali sono disponibili su richiesta.
Il sedile e la guarnizione possono essere EPDM, VMQ (silicone) o Viton (FPM), tutto che aderisce a FDA 21CFR177.2600.
La fine connessione può estremità-essere saldata, tri morsetto sanitario, infilato, flangiato, linea Io o altri su richiesta.
Maniglie: maniglia di tirata di 4 posizioni; maniglia di multi-posizione con la copertura di plastica o in acciaio inossidabile puro.
Descrizioni:
Acciaio | Il prodotto ha bagnato le parti d'acciaio | AISI 304 o 316L | Fornito il rapporto d'ispezione materiale |
Altre parti d'acciaio | AISI 304 | ||
Materiale della guarnizione | Norma | EPDM | Tutti i materiali della guarnizione aderiscono a FDA 21CFR117.2600 |
Opzioni | VMQ/Viton (FPM) | ||
Pressione | Pressione di esercizio | ≤145psi (10bar) | |
Pressione del rifornimento per l'azionatore dell'aria | 70 ~ 116psi (5 ~ 8bar) | ||
Temperatura | Temperatura di lavoro |
EPDM: 14 ~ 248°F (- 10 ~ 120°C) VMQ (silicone): -58 ~ 356°F (- 50 ~ +180°C) Viton (FPM): -22 ~ 428°F (- 30 ~ +220°C) |
|
Temperatura di sterilizzazione | 150°C (302°F), min di massimo 20 | ||
Trattamento di superficie | Trattamento di superficie interna | Ra 16 ~ 32µin (0,4 ~ 0.8µm) | |
Trattamento di superficie esterno | Ra 32 ~ 64µin (0,8 ~ 1.6µm) | ||
Collegamento | Fini connessioni: morsetto estremità-saldato e sanitario, maschio ed infilata femminile, flangiato, linea Io o altre su richiesta. |
Composizioni chimiche:
Elementi | 316L (WT %) |
C / Massimo. | 0,035 |
Mn/massimo | 2,00 |
P / Massimo | 0,045 |
S / Massimo | 0.005 - 0,017 |
Si/massimo | 1,00 |
Ni | 10.00 - 14,00 |
Cr | 16.00 - 18,00 |
Mo | N/A |
Fe | Bal. |
Cu | N/A |
N | N/A |
Proprietà meccaniche:
Grado | Resistenza alla trazione (Mpa) |
Carico di snervamento (Mpa) |
Allungamento (%) |
Durezza (HRB) |
316L |
≥485 |
≥170 |
≥35 |
≤90 |
Assicurazione di qualità:
1. Controllato materiale & lavorato precisamente.
2. saldato facilmente
3. adattato rapidamente su
4. alto resistente alla corrosione
5. tempo di impiego lungo
6. sistema delle azione di sicurezza.
7. Imballato bene
8. velocemente consegnato
9. finitura superficia: #180 sabbia, sabbia #320
Applicazioni:
Le valvole sanitarie dell'acciaio inossidabile di NYHAU sono applicabili a una vasta gamma di industrie manufatturiere:
1. Alimento & bevanda
2. Latteria
3. Vino & fabbrica di birra
4. Cosmetico
5. Farmacia
6. Biotecnologia
