Dettagli:
|
Dimensione: | NPS 2" a 60" | Pressione: | 150LB a 2500LB |
---|---|---|---|
Gamma di temperature: | Temperatue basso di -196℃~300℃, temperatura normale e temperatura elevata | Materiale della disposizione e del corpo: | Acciaio fuso, WCB, ASTM A105, ASTM A350 LF2, ASTM A182 F304 F304L F316/F316L/F51 F53 F55, ASTM A351 |
Materiale di Seat: | PTFE, RPTFE, DEVLON, Molon, SBIRCIATA, metallo Seat | Sigillamento del gambo e del corpo: | Giunto circolare (FKM, FFKM NBR, FPM HNBR, VITON, EPDM, AFLAS), imballaggio arrotolato a spirale del |
Evidenziare: | valvola a sfera montata orecchione 600lb,Valvola a sfera montata orecchione a 16 pollici,Valvola a sfera dell'orecchione 600LB |

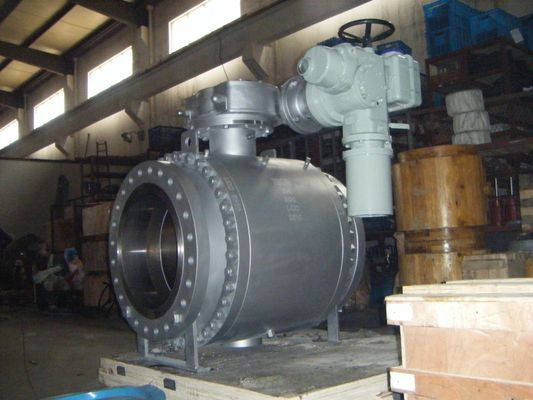

600LB a 16 pollici tipo valvola a sfera dell'orecchione dell'entrata del lato di tre pezzi
Materiale principale
Materiale del corpo | Materiale della disposizione | Materiale della guarnizione | Guarnizione/imballaggio |
WCB/LCB/CF8/CF8M/CF3/CF3M, ECC. | SS410, SS420, SS304, SS316, ECC | PTFE, RPTFE, SBIRCIATA, PPL, ECC. | GRAFITE. PTFE, PPL. Ecc. |
Tipo della valvola a sfera | Progettazione e fabbricazione | Faccia a faccia/capo a capo | Dimensioni della flangia | Valutazione di temperatura di pressione | Ispezione e prova |
Spacchi la valvola a sfera della flangia | BS5351 | ANSI B16.10 | ANSI B16.5 | ANSI B16.34 | API6D |
Valvola a sfera fissa della flangia | API6D/API608 | API6D | ANSI B16.47 | ANSI B16.34 | API598 |
Caratteristica del progetto
1: Foro puntiglioso o riduttore
2: Struttura di corpo in due pezzi o in tre pezzi
3: Doppia blocco & emorragia, doppio isolamento e emorragia (DIB-1&DIB-2)
4: Progettazione sicura del fuoco (api 607)
5: sistema a prova di scoppio
6: Progettazione antistatica
7: Sollievo della cavità di auto
8: Prova dell'emissione fuggitiva (facoltativa)
Dati di progettazione
Norma di progettazione: Api 6D, DIN3357-1, EN12516-1
Norma faccia a faccia: API6D, ASME B16.10, DIN3202
Norma di collegamento: ASME B 16,5, ASME B16.47, BACCANO 2543/4, ASME B 16,25
Prova & ispezionare norma: Api 6D, API 598
Temperatura di lavoro: -196℃~610℃
Tipo di collegamento: RF, RTJ, FF, BW.BSPT, NPT
Ambiente acido: LA NACE MR0175
Progettazione sicura del fuoco
Le valvole a sfera assicura il passaggio di 100% della prova sicura del fuoco. Come la valvola a sfera applica la progettazione sigillata due tramite guarnizioni del giunto circolare e guarnizione arrotolata di spirale della grafite del metallo. Quando la valvola è su fuoco, i materiali non metallici quali le guarnizioni del sedile di PTFE, le guarnizioni, le guarnizioni del giunto circolare, ecc di gomma saranno danneggiati, nel frattempo lo strato esterno della guarnizione arrotolata di spirale della grafite del metallo fornisce una guarnizione secondaria. Quando il sedile molle è bruciato, il sedile del metallo formerà automaticamente una guarnizione del metallo con la palla sotto la sollecitazione della molla che efficacemente controllerà la perdita interna e la perdita esterna. La progettazione della valvola completamente si concilia con l'api 607, l'api 6FA, BS 6755, JB/T 6899 ed altre norme,
DOPPI BLOCCO & EMORRAGIA (DBB)
Quando la palla è nella posizione chiusa, ogni sedile isola indipendente il medium trattato allo stesso tempo fra la corrente up/down e cavità di corpo, concede sanguinare la pressione bloccata della cavità (DBB) tramite lo scolo e la valvola di sfogo. Il doppio blocco e la funzione di scarico permettono di arrossire la valvola sotto pressione e di verificare che il sedile stia sigillando correttamente.
DOPPI ISOLAMENTO & EMORRAGIA (PESCHI FACENDO SALTARE L'ESCA SULL'ACQUA)
Il doppio sedile di effetto del pistone, la pressione media, sia a monte e a valle come pure nella cavità di corpo, crea una spinta risultante che spinge l'anello del sedile contro la palla, valvola con i doppi anelli del sedile di effetto del pistone richiedono una limitazione della pressione della cavità di ridurre l'accumulazione di pressione eccessiva nella cavità di corpo.
Opzioni di sigillatura
Sedile molle: Guarnizione metallo con metallo del giunto circolare
Sigillamento affidabile della struttura semplice applicabile a coppia di torsione bassa di sigillatura affidabile polverizzata incontrare il livello dei clienti
basso costo di ampia applicazione. termini di media che sigillano affidabilità ed i requisiti bassi di coppia di torsione
La palla è riparata dell'orecchione ed il gambo per la dimensione 4" &smaller. Contributo del piatto dell'orecchione alla dimensione 6" & più grande
