Dettagli:
|
Materiale del corpo: | CF8 | Materiale di Seat: | PTFE |
---|---|---|---|
Potere: | Azionatore di ritorno della primavera | Collegamento: | Doppia flangia |
Dimensione della valvola: | 1/2 " ~8" | Medium: | Gas di olio dell'acqua |
Evidenziare: | Valvola a sfera attivata pneumatica della doppia flangia,Valvola a sfera attivata pneumatica DIN3337,Valvola a sfera pneumatica DIN3337 |

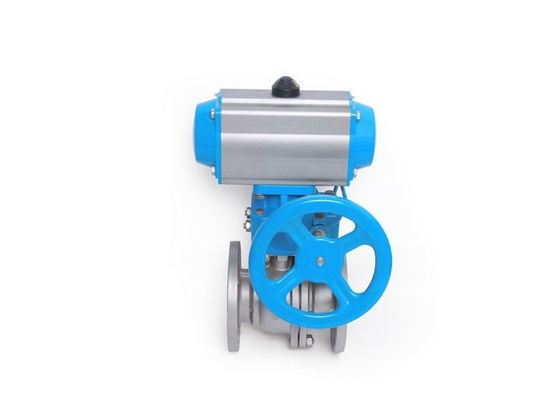

La flangia di rf balza valvola a sfera attivata pneumatica 12pcs con la provvigione supplementare manuale
Caratteristiche:
Il ★ le nostre valvole a sfera pneumaticamente eseguite è fatto delle materie prime di alta qualità con alta precisione, resistenza all'usura, corsa di ritorno difficile, sicuro ed affidabile.
La valvola a sfera pneumatica ad effetto doppio in tre pezzi del ★ è utilizzata per controllare il commutatore della valvola per controllare il flusso di materiale nella conduttura.
★ è fatto di acciaio inossidabile 304 ed è quindi più durevole. Dimensione 2" del porto per flusso di lisciatrice quindi.
★ adatto a reti di tubazioni di acciaio inossidabile, linee di produzione pure per alimento, bevanda, medicina e prodotti chimici come pure protezione dell'ambiente, trattamento delle acque, grattacieli, ecc. industriali.
Specifiche
Vantaggio
1. Dimensione compatta e costruzione leggera
2. Prestazione affidabile e duratura
3. Del supporto trasversale di norma «in valvola «o» della linea» alle configurazioni dell'azionatore
4. La progettazione di Primavera-ritorno accomoda la dotazione d'aria in basso quanto 50 PSI
5. Disposizione esterna di acciaio inossidabile e norma dei giunti circolari di FKM
6. L'accoppiamento diretto del gambo di valvola all'asse dell'azionatore minimizza il contraccolpo
7. Norma della provvigione supplementare manuale
Dati tecnici
No. di ordinazione a semplice effetto dell'azionatore pneumatico.
Modello No | Coppia di torsione (6Bar) | |
Apra | Fine | |
ATTO 050S | 13.2Nm | 6.7Nm |
ATTO 063S | 24.1Nm | 11.1Nm |
ATTO 075S | 47.7Nm | 22.1Nm |
ATTO 090S | 73.1Nm | 36.7Nm |
ATTO 100S | 109Nm | 50.7Nm |
ATTO 115S | 176Nm | 82Nm |
ATTO 125S | 227Nm | 105Nm |
ATTO 145S | 357Nm | 165Nm |
ATTO 160S | 456Nm | 224Nm |
ATTO 190S | 871Nm | 379Nm |
ATTO 210S | 1000Nm | 521Nm |
ATTO 240S | 1423Nm | 721Nm |
ATTO 270S | 2345Nm | 1060Nm |
ATTO 300S | 2956Nm | 1460Nm |
ATTO 350S | 4247Nm | 2346Nm |
ATTO 400S | 6559Nm | 2624Nm |
Parametro della valvola a sfera (DN15~DN200)
PN (Mpa) | DN | L | φE | φB | φC | T | f | N-φh | H |
1,6 | 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 | 48 |
20 | 140 | 105 | 75 | 55 | 14 | 2 | 4-14 | 53 | |
25 | 150 | 115 | 85 | 65 | 14 | 2 | 4-14 | 64 | |
32 | 165 | 135 | 100 | 78 | 16 | 2 | 4-18 | 71 | |
40 | 180 | 145 | 110 | 85 | 16 | 3 | 4-18 | 76 | |
50 | 200 | 160 | 125 | 100 | 16 | 3 | 4-18 | 85 |
Accessori che possono usare con questa valvola a sfera
Indicatore inserita/disinserita
Elettrovalvola a solenoide standard di Namur in tutta la norma
Posizionatore pneumatico & Elettrico-pneumatico della valvola
Provvigione supplementare manuale di Declutchable
Commutatori di limite per l'indicazione inserita/disinserita a di cartello
Filtro + combinazione del regolatore con il manometro
Più selezione
Norma | ANSI | GB | JIS | BACCANO |
Pressione | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
Valvola Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Azionatore | 1) (Ritorno della primavera) 2) agire a semplice effetto del doppio | |||
Accessori | 1) Filtro dall'elettrovalvola a solenoide del commutatore di limite 2) 3) 4)Posizionatore |
