Moq:	1pc
prezzo:	negotiable
Imballaggio standard:	Casse adatte del compensato secondo la struttura differente delle valvole
Periodo di consegna:	5~25 giorni del lavoro
Metodo di pagamento:	T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram
Capacità di alimentazione:	500pcs/Mon

Informazioni Dettagliate

Descrizione del prodotto

Informazioni Dettagliate

Luogo di origine

La CINA

Marca

OEM

Certificazione

CE&ISO

Numero di modello

OEM

Materiale:

SS316

Materiale di Seat:

PTFE

Potere:

Azionatore di ritorno della primavera

Pressione:

10K 20K

Dimensione della valvola:

15A~200A

Medium:

Gas di olio dell'acqua

Evidenziare:

Valvola a sfera attivata pneumatica SS316

valvola a sfera attivata pneumatica 50A

Valvola a sfera attivata pneumatica del porto pieno

Descrizione del prodotto

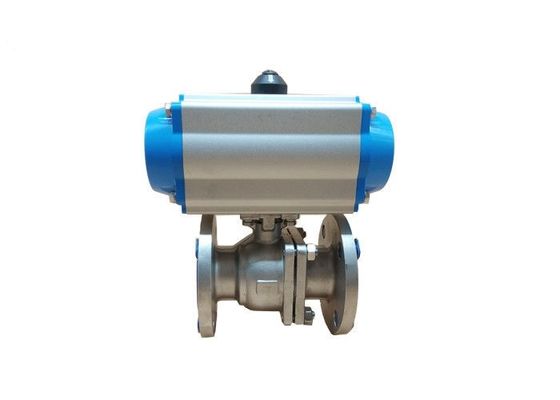

Valvola a sfera attivata pneumatica Q641F JIS10K 50A dell'aria piena del porto di SS316 2PC

Parametri

Alimentazione elettrica	AC220V
Dimensione corporea	DN15-250
Impiegati medi	-80°C~160°C (nessun congelamento.)
Pressione di esercizio	PN1.0~2.5 (MPa)
Modo di azione	risposte dell'input di segnale 4-20mA, rotazione 0-90°
Tempo di azione	4~30S
Collegamenti del corpo	Flangia
Materiale del corpo	WCB, ZG1CrM0, ZG1Cr18Ni9Ti
Materiale sigillato	PTFE
Materiale dell'azionatore	Lega della fusion d'alluminio
Medium applicabile	Acido, alcali, sale, gas del cloro, vapore, acqua di fonte, polpa della miniera e cartapesta, acqua regia, ossidante, agente riduttore, liquido chimico corrosivo.

Specifiche

Azionatore pneumatico di quarto di giro rotatorio di progettazione della cremagliera
Doppia versione della primavera o sostituta di ritorno
Interfacce di ISO5211, di DIN3337 e di Namur per il montaggio facile alla valvola, contenitore di commutatore di limite e posizionatore
Adatto ad applicazione dell'interno ed all'aperto
Uscita di coppia di torsione da 3Nm a 13,024Nm (versione del DA) e a 4Nm a 6,584Nm (versione dello SR)
Alloggio della lega di alluminio con il pignone nichelato
Angolo 90° di viaggio con adeguamento di arresto di viaggio di ± 5℃
Pressione di esercizio da 2 barre fino a 8 barre alla temperatura da -20℃ a +80℃

Vantaggio

1. Dimensione compatta e costruzione leggera

2. Prestazione affidabile e duratura

3. Del supporto trasversale di norma «in valvola «o» della linea» alle configurazioni dell'azionatore

4. La progettazione di Primavera-ritorno accomoda la dotazione d'aria in basso quanto 50 PSI

5. Disposizione esterna di acciaio inossidabile e norma dei giunti circolari di FKM

6. L'accoppiamento diretto del gambo di valvola all'asse dell'azionatore minimizza il contraccolpo

7. Norma della provvigione supplementare manuale

Medium principale applicabile

Stato medio	Impiegati medi.	Pressione media	Caratteristiche medie	Concentrazione media	Nome medio
Liquido	-80ºC~+160ºC	0~20kg/cm2	Forte corrosione, alto strofinamento affilare	illimitato	Acido, alcali, sale, cloro, vapore, acqua di fonte, polpa della miniera, cartapesta, acqua regia, ossidante, agente riduttore.
Gas	-80ºC~+160ºC	0~20kg/cm2	Forte corrosione, alto strofinamento affilare	illimitato
Miscela di liquido e di solido	-80ºC~+160ºC	0~20kg/cm2	Forte corrosione, alto strofinamento affilare	<60>

Dati tecnici
No. di ordinazione a semplice effetto dell'azionatore pneumatico.

Valvola a sfera attivata pneumatica del porto pieno di SS316 50A 0

DN (millimetro)	D	D1	D2	d	K	M.	L	B	F	H1	H2	L1	L2	Peso chilogrammo
15	95	15	28	45	65	4XΦ14	102	14	2	525	55	170	83
20	105	15	28	55	75	4XΦ14	102	14	2	535	60	186	95
25	115	20	40	66	85	4XΦ14	102	14	2	535	65	186	95
32	135	25	46	78	100	4XΦ18	114	16	2	545	75	206	103
40	145	32	54	85	110	4XΦ18	114	16	2	555	80	262	103
50	160	40	65	100	125	4XΦ18	124	16	2	565	90	270	109
65	180	50	80	120	145	4XΦ18	145	18	2	580	100	301	122
80	195	65	100	135	160	8XΦ18	165	20	2	600	110	392	142
100	215	80	110	155	180	8XΦ18	194	20	2	650	120	460	152
125	245	100	135	185	210	8XΦ18	210	22	3	700	135	515	174
150	280	125	165	210	240	8XΦ23	229	24	3	750	150	560	205
200	335	160	205	265	295	12XΦ23	243	26	3	800	180	654	226
250	405	210	260	320	355	12XΦ26	297	30	3	850	210	654	260
300	460	250	322	375	410	12XΦ26	340	30	3	950	240	725	294
350	520	300	365	435	470	16XΦ26	422	34	3	1000	270	742	380

Parametro standard della valvola a sfera di JIS (15A~200A)

Pressione	Dimensione	φD	L	φE	φB	φC	T
JIS 10K	15	15	108	95	70	52	12
	20	20	117	100	75	58	14
	25	25	127	125	90	70	14
	32	32	140	135	100	80	16
	40	38	165	140	105	85	16
	50	50	178	155	120	100	16

Accessori che possono usare con questa valvola a sfera
Indicatore inserita/disinserita
Elettrovalvola a solenoide standard di Namur in tutta la norma
Posizionatore pneumatico & Elettrico-pneumatico della valvola
Provvigione supplementare manuale di Declutchable
Commutatori di limite per l'indicazione inserita/disinserita a di cartello
Filtro + combinazione del regolatore con il manometro

Più selezione

Norma	ANSI	GB	JIS	BACCANO
Pressione	150LB/300LB	PN16/PN25/PN40	10K/20K	PN16/PN40
Valvola Matreial	1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB
Azionatore	1) (Ritorno della primavera) 2) agire a semplice effetto del doppio
Accessori	1) Filtro dall'elettrovalvola a solenoide del commutatore di limite 2) 3) 4)Posizionatore

Tag:

valvola azionata pneumatica,

valvola a sfera azionata pneumatica,

Valvola a sfera attivata pneumatica SS316
